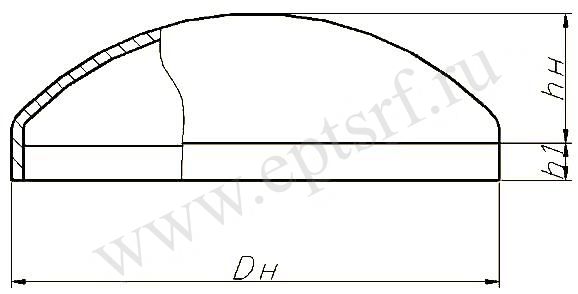

Днище ГОСТ 6533-78


Pу<6,3 МПа (63 кгс/см?)
Материал - сталь 20, 09Г2С, 17Г1С


Поз. Наружные базовые размеры
Dн, мм hн, мм h1,мм S, мм Масса, кг F, м2 V, дм3 h1, мм S, мм Масса, кг F, м2 V, дм3
1 133 33 25 4 0,9 0,03 0,54 25 8 1,7 0,02 0,45
2 5 1,1 0,52 10 2 0,41
3 6 1,3 0,02 0,5 12 2,3 0,36
4 159 40 25 4 1,2 0,04 0,87 25 10 2,8 0,03 0,68
5 5 1,5 0,84 12 3,2 0,62
6 6 1,7 0,03 0,8 14 3,7 0,57
7 8 2,3 0,74 16 4,1 0,52
8 219 55 25 4 2,1 0,06 2,05 25 12 5,8 0,05 1,59
9 5 2,6 1,99 14 6,6 1,49
10 6 3,1 1,93 16 7,4 1,39
11 8 4 1,81 18 8,2 1,3
12 10 4,9 1,7 20 8,9 1,21
13 273 68 25 4 3,1 0,1 3,73 25 12 8,8 0,08 3,03
14 5 3,9 0,09 3,64 14 10,1 2,88
15 6 4,6 3,54 16 11,3 2,72
16 8 6 3,37 18 12,5 2,57
17 10 7,4 3,2 20 13,7 0,07 2,43
18 325 81 25 4 4,3 0,13 6,02 25 4 4,3 0,13 6,02
19 5 5,3 5,89 5 5,3 5,89
20 6 6,3 5,77 6 6,3 5,77
21 8 8,3 5,52 8 8,3 5,52
22 10 10,3 0,12 5,28 10 10,3 0,12 5,28
23 12 12,2 5,05 12 12,2 5,05
24 377 91 25 4 5,6 0,18 9,08 25 14 18,6 0,16 7,5
25 5 7 0,17 8,91 16 20,9 0,15 7,19
26 6 8,4 8,74 18 23,3 6,9
27 8 11 8,42 20 25,6 0,14 6,62
28 10 13,6 0,16 8,1 22 27,8 6,35
29 12 16,1 7,79 25 31,1 0,13 5,96
30 426 105 25 5 8,8 0,22 12,55 25 18 29,5 10
31 6 10,5 12,34 20 32,5 9,64
32 8 13,9 0,21 11,93 22 35,4 0,18 9,29
33 10 17,1 11,53 40 25 43,3 0,19 10,44
34 12 20,3 0,2 11,13 28 48,7 9,9
35 14 23,5 10,73 30 51,7 9,55
36 16 26,6 0,19 10,37
37 530 132 25 6 15,9 0,33 22,96 40 14 "35;8" 0,31 20,51
38 8 21 0,32 22,33 16 40,6 0,3 20
39 10 25,9 21,71 20 53,8 0,31 21,62
40 12 30,9 0,31 21,11 25 65,7 0,3 20,41
41 630 157 25 6 22,1 0,46 37,65 40 16 56,9 0,43 33,39
42 8 29,3 0,45 36,78 18 67,6 0,45 36,73
43 10 36,4 36 20 74,3 0,44 35,88
44 12 43,3 0,44 35,06 22 81,4 0,43 35,04
45 14 50,1 0,43 34,22 25 91,5 33,8
46 720 180 25 6 28,6 0,59 55,3 40 16 78 0,59 55,33
47 8 37,9 54,16 18 87,2 0,58 54,2
48 10 47,1 0,58 53,04 20 96,3 53,08
49 12 56,1 0,57 51,93 22 105,3 0,57 51,98
50 40 14 68,7 0,6 56,47 25 118,5 0,56 50,36
51 820 205 25 6 36,8 0,77 80,53 25 12 72,3 0,74 76,18
52 8 48,7 0,76 79,06 40 14 88 0,77 82,14
53 10 60,6 0,75 77,61 16 100 0,76 80,67
54 1020 255 25 6 56,1 1,18 151,81 40 12 115,2 1,19 156,8
55 8 74,5 1,17 149,56 14 133,8 1,18 154,52
56 40 10 96,5 1,2 159,1 16 152,3 1,17 152,26
57 1220 305 25 8 105,8 1,66 252,86 40 14 189,2 1,68 260,13
58 40 10 136,2 1,7 266,64 16 215,4 1,66 256,92
59 12 162,8 1,69 263,37
60 1420 335 40 8 146,6 2,3 418,43 40 14 254,1 2,26 405,25
61 10 182,7 2,29 414,01 16 290,4 400,91
62 12 218,5 2,27 409,61
Поз. Внутренние базовые размеры
Dв, мм hв, мм h1, мм S, мм Масса, кг F, м2 V, дм3 h1, мм S, мм Масса, кг F, м2 V, дм3
63 250 62 25 4 2,8 0,09 3,3 25 10 7,4 9 33
64 5 3,6 12 9,1
65 6 4,3 14 10,8
66 8 5,9 16 12,5
67 300 75 25 4 3,9 0,12 5,3 25 10 10,2 0,12 5,3
68 5 4,9 12 12,4
69 6 6 14 14,7
70 8 8 16 17
71 400 100 25 4 6,6 0,2 11,5 25 16 28 0,2 11,5
72 5 8,3 18 31,9
73 6 10 20 35,8
74 8 13,4 22 39,8
75 10 17 25 45,9
76 12 20,6 40 28 56,6 0,22 13,4
77 14 24,3 30 61,3
78 500 125 25 4 9,9 0,31 21,2 25 18 47,4 0,31 21,2
79 5 12,5 20 53,2
80 6 15 40 22 63,2 0,33 24,1
81 8 20,2 25 72,7
82 10 25,5 28 82,5
83 12 30,8 30 89,1
84 14 36,3 32 95,8
85 16 41,8 36 109,5
86 600 150 25 4 13,9 0,44 35,2 40 20 78,5 0,47 39,5
87 5 17,5 22 87
88 6 21,1 25 99,9
89 8 28,3 28 113,1
90 10 35,6 30 122
91 12 43,1 32 131
92 14 50,6 36 149,4
93 16 58,3 40 168,3
94 40 18 70,2 0,47 39,5
95 700 175 25 4 18,7 0,59 54,3 40 18 92,5 0,62 60,1
96 5 23,4 20 103,5
97 6 28,2 22 114,5
98 8 37,8 25 131,3
99 10 47,5 28 148,4
100 12 57,4 32 171,7
101 14 67,4 36 195,4
102 40 16 81,8 0,62 60,1 60 40 234,4 0,66 67,8
103 800 200 25 4 24 0,76 79,3 40 25 167 0,79 86,8
104 5 30,1 28 188,5
105 6 36,3 30 203,1
106 8 48,6 32 217,8
107 10 61,1 60 34 246,6 0,84 96,9
108 12 73,8 36 262,5
109 40 14 90,8 0,79 86,8 38 278,5
110 16 104,3 40 294,6
111 18 118 45 335,7
112 20 131,8 50 377,8
113 22 145,8
114 900 225 25 5 37,7 0,95 110,9 40 18 146,5 0,99 120,4
115 6 45,4 20 163,5
116 8 60,8 22 180,8
117 10 76,4 25 206,9
118 40 12 96,2 0,99 120,4 28 233,4
119 14 112,8 60 30 265,1 1,05 133,1
120 16 129,6 32 284,1
121 1000 250 25 5 46,2 1,16 149,9 60 32 342,6 1,27 177,4
122 6 55,5 34 365,6
123 8 74,4 36 388,8
124 10 93,4 38 412,1
125 40 12 117,1 1,21 161,7 40 435,6
126 14 137,2 45 495,2
127 16 157,5 50 556
128 18 178 55 618
129 20 198,7 80 60 712,6 1,34 193,1
130 22 219,5 65 779,8
131 25 251,1 70 848,2
132 60 28 294,2 1,27 177,4 80 988,8
133 30 319,9
134 1200 300 25 6 78,9 1,65 253,4 60 34 507,8 1,79 293
135 8 105,6 36 539,6
136 40 10 137 1,71 270,4 38 571,6
137 12 165 40 603,8
138 14 193,2 45 685,4
139 16 221,7 80 50 799,2 1,86 315,6
140 18 250,3 55 886,7
141 20 279,3 60 975,7
142 60 22 321,5 1,79 293 65 1066,2
143 25 367,3 70 1158
144 28 413,7 80 1346,2
145 30 444,8 100 90 1585,3 1,94 338,2
146 32 476,2 100 1786,3
147 1400 350 25 6 106,4 2,23 396 60 34 673,1 2,39 449,9
148 40 8 146,4 2,3 419,1 36 714,9
149 10 183,6 38 757
150 12 221,1 40 799,3
151 14 258,8 80 45 938,3 2,48 480,7
152 16 296,7 50 1050,5
153 18 334,9 55 1164,3
154 60 20 387,3 2,39 449,9 60 1279,8
155 22 427,4 65 1396,8
156 25 488 70 1489,2
157 28 549,1 100 80 1816,5 2,56 511,4
158 30 590,2 90 2073,4
159 32 631,5 100 2337,3
160 1600 400 40 6 137,9 2,9 584 60 36 914,7 3,08 654,3
161 8 189,1 2,98 614,1 80 38 998,9 3,18 694,5
162 10 237,1 40 1054,3
163 12 285,3 45 1194,2
164 14 333,9 50 1335,8
165 16 382,6 55 1479,3
166 60 18 446,1 3,08 654,3 60 1624,6
167 20 497 100 65 1825,2 3,28 734,7
168 22 548,2 70 1978,5
169 25 625,6 80 2290,8
170 28 703,6 90 2610,7
171 30 756 100 2938,3
172 32 808,6 120 110 3346,4 3,38 774,9
173 34 861,5
174 1800 450 40 6 177,5 3,74 861,7 80 34 1103,9 3,96 963,4
175 8 237,3 36 1171,7
176 10 297,4 38 1239,8
177 12 357,8 40 1308,2
178 14 418,5 45 1408,7
179 60 16 493,8 3,85 912,6 50 1655,2
180 18 556,9 55 1831,8
181 20 620,4 100 60 2065,4 4,08 1014,3
182 22 684,1 3,85 912,6 65 2250,8
183 25 780,3 70 2438,3
184 28 877,2 80 2819,5
185 30 942,2 90 3209,2
186 32 1007,5 120 100 3701,1 4,19 1065,2
187 2000 500 40 6 217,7 4,59 1168,1 80 36 1424,1 4,84 1293,7
188 8 290,9 38 1506,6
189 10 364,5 40 1589,4
190 12 438,4 45 1797,9
191 14 526,5 50 2008,7
192 60 16 603,1 4,71 1230,9 100 55 2277,5 4,96 1356,5
193 18 680 60 2498
194 20 757,3 65 2720,7
195 22 834,9 70 2945,8
196 25 952 80 3402,8
197 28 1069,9 120 90 3961,8 5,09 1420
198 80 30 1178,9 4,84 1293,7 100 4448,2
199 32 1260,3 110 4926,1
200 34 1342 120 5426
