Днище ТУ 102-488-95


Краткая техническая характеристика:
Условное давление, PN (Ру), МПа до 10,0
Диаметр, Dн, мм 530-1420
Температура, t°C до -60°С
Материал 20, 12ГС, 09Г2С

Эллиптические днища для герметизации магистральных и промысловых трубопроводов.

Пример условного обозначения днища штампованного наружным диаметром 1020 мм с толщиной присоединяемой трубы 16 мм на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6 для климатического исполнения У:
Днище ДШ 1020(16)-7,5-0,6-У ТУ 102-488-95.

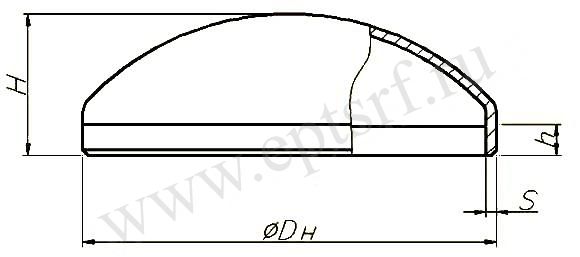

Dу, мм Dн, мм Pраб , МПа (кгс/см2) H, мм h, не менее, мм S, мм Масса, кг
500 530 10,0 (100) 157 25 15 38
700 720 5,6 (56) 220 40 13 64
7,5 (75) 220 40 17 83
7,5 (75) 220 40 13 64
8,5 (85) 220 40 20 96
800 820 6,4 (64) 245 40 16 100
7,5 (75) 245 40 18 112
1000 1020 6,4 (64) 295 40 20 189
7,5 (75) 295 40 24 224
7,5 (75) 295 40 24 224
8,5 (85) 315 60 30 292
10,0 (100) 315 60 30 292
1200 1220 5,6 (56) 365 60 22 306
7,5 (75) 365 60 28 385
1400 1420 6,4 (64) 395 60 28 516
7,5 (75) 395 60 36 655
7,5 (75) 395 60 28 516
8,5 (85) 395 60 36 620
