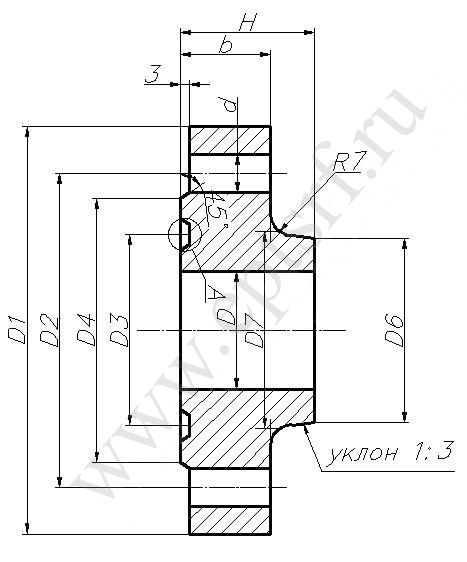

Фланец сосудов и аппаратов ГОСТ 28759.4-90


Фланцы сосудов и аппаратов стальные прриварные встык под прокладку восьмиугольного сечения предназначены для работы в химмической, нефтехимической, нефтеперерабатывающей и других отрослях промышленности.

Диамертом от 400 мм до 1600 мм с условным давлением от 6,3 до 16,0 МПа при температуре рабочей среды от -70 до 540оС.

Типы и основные параметры фланцев сосудов и аппаратов стальных приварных встык под прокладку восьмиугольного сечения устанавливает ГОСТ 28759.1-90



Пример условного обозначения при заказе фланца сосудов и аппаратов стального приварного встык под прокладку восьмиугольного сечения:

Dу 700 мм на Ру 6,3 МПа из стали 12Х18н10Т исполнения 1



Фланец 1-700-6,3 12Х18Н10Т ГОСТ 28759.4-90.







Краткая техническая характеристика





Условное давление, Ру, МПа

6,3 8,0 10,0

Условный диаметр, Dу, мм

400-1200 400-1200 400-1200

Температура

От минус 70 до плюс 540° С

Материал

сталь 20, 09Г2С, 15Х5М, 12Х18Н10Т
