Колено гнутое ОСТ 108.321.15-82



Отводы гнутые для трубопроводов ТЭС

ОСТ 108.321.15-82 Исп.

r

s

l

l1

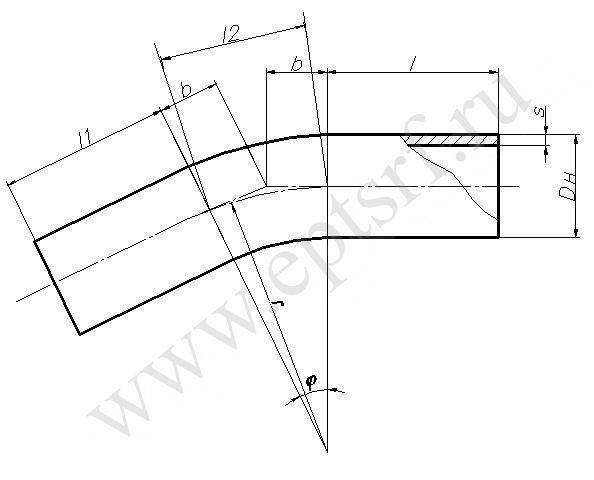

Угол гиба φ

l2

b

Материал (марка, ТУ)

р=4,31 МПа (44 кгс/см2), t=340°С; р=3,92 МПа (40 кгс/см2), t=200°С

01

65

76

300

4,0

250

150

15°

79

40

Сталь 20

ТУ 14-3Р-55

02

65

76

300

4,0

250

150

30°

157

80

Сталь 20

ТУ 14-3Р-55

03

65

76

300

4,0

250

150

45°

236

124

Сталь 20

ТУ 14-3Р-55

04

65

76

300

4,0

250

150

60°

314

173

Сталь 20

ТУ 14-3Р-55

05

65

76

300

4,0

250

150

90°

471

300

Сталь 20

ТУ 14-3Р-55

06

80

89

400

4,5

250

200

15°

105

53

Сталь 20

ТУ 14-3Р-55

07

80

89

400

4,5

250

200

30°

209

107

Сталь 20

ТУ 14-3Р-55

08

80

89

400

4,5

250

200

45°

314

166

Сталь 20

ТУ 14-3Р-55

09

80

89

400

4,5

250

200

60°

419

231

Сталь 20

ТУ 14-3Р-55

10

80

89

400

4,5

250

200

90°

628

400

Сталь

20 ТУ 14-3Р-55

11

150

159

650

7,0

500

500

15°

170

86

Сталь 20

ТУ 14-3Р-55

12

150

159

650

7,0

500

500

30°

340

174

Сталь 20

ТУ 14-3Р-55

13

150

159

650

7,0

500

500

45°

510

269

Сталь 20

ТУ 14-3Р-55

14

150

159

650

7,0

500

500

60°

680

375

Сталь 20

ТУ 14-3Р-55

15

150

159

650

7,0

500

500

90°

1020

650

Сталь 20

ТУ 14-3Р-55

16

200

219

1000

9,0

500

500

15°

262

132

Сталь 20

ТУ 14-3Р-55

17

200

219

1000

9,0

500

500

30°

523

268

Сталь 20

ТУ 14-3Р-55
