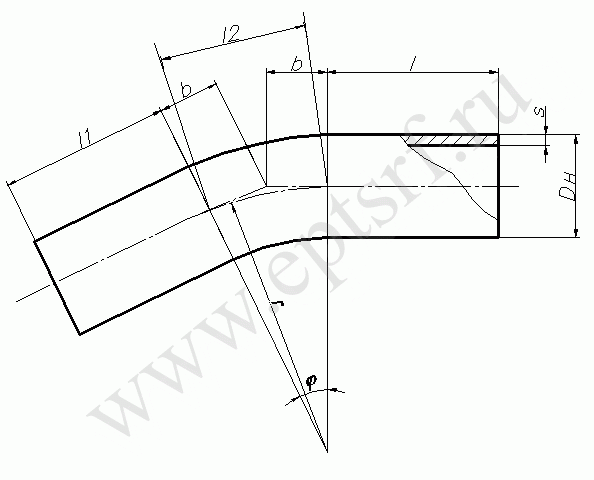

Колено ОСТ 108.327.02-82




Исп.

Dr

DH

S

Присоединяемые трубы

r

l

l1


l2

b

Материал (марка стали, ТУ)

Нар. диаметр

Толщина стенки

P=3,92 Мпа (40 кгс/см2), t=200C

01

80

89

6.0

89

4.5

150

300

800

30

79

40

Сталь 20 ТУ 14-3Р-55

02

80

89

6.0

89

4.5

150

300

800

45

118

62

Сталь 20 ТУ 14-3Р-55

03

80

89

6.0

89

4.5

150

300

800

60

157

87

Сталь 20 ТУ 14-3Р-55

04

80

89

6.0

89

4.5

150

300

800

90

236

150

Сталь 20 ТУ 14-3Р-55

05

100

108

6.0

108

5.0

250

375

800

30

131

67

Сталь 20 ТУ 14-3Р-55

06

100

108

6.0

108

5.0

250

375

800

45

196

104

Сталь 20 ТУ 14-3Р-55

07

100

108

6.0

108

5.0

250

375

800

60

262

144

Сталь 20 ТУ 14-3Р-55

08

100

108

6.0

108

5.0

250

375

800

90

393

2520

Сталь 20 ТУ 14-3Р-55

09

100

108

6.0

108

5.0

200

375

800

30

105

54

Сталь 20 ТУ 14-3Р-55

10

100

108

6.0

108

5.0

200

375

800

45

157

83

Сталь 20 ТУ 14-3Р-55

11

100

108

6.0

108

5.0

200

375

800

60

209

116

Сталь 20 ТУ 14-3Р-55

12

100

108

6.0

108

5.0

200

375

800

90

314

200

Сталь 20 ТУ 14-3Р-55

13

125

133

5.0

133

5.0

300

400

1200

30

157

80

Сталь 20 ТУ 14-3Р-55

14

125

133

5.0

133

5.0

300

400

1200

45

236

124

Сталь 20 ТУ 14-3Р-55

15

125

133

5.0

133

5.0

300

400

1200

60

314

173

Сталь 20 ТУ 14-3Р-55

16

125

133

5.0

133

5.0

300

400

1200

90

471

300

Сталь 20 ТУ 14-3Р-55

17

125

133

5.0

133

5.0

250

400

1200

30

131

67

Сталь 20 ТУ 14-3Р-55

18

125

133

5.0

133

5.0

250

400

1200

45

196

104

Сталь 20 ТУ 14-3Р-55

19

125

133

5.0

133

5.0

250

400

1200

60

262

144

Сталь 20 ТУ 14-3Р-55

20

125

133

5.0

133

5.0

250

400

1200

90

393

250

Сталь 20 ТУ 14-3Р-55

21

150

159

7.0

159

7.0

350

430

950

30

183

94

Сталь 20 ТУ 14-3Р-55

22

150

159

7.0

159

7.0

350

430

950

45

275

145

Сталь 20 ТУ 14-3Р-55

23

150

159

7.0

159

7.0

350

430

950

60

366

202

Сталь 20 ТУ 14-3Р-55

24

150

159

7.0

159

7.0

350

430

950

90

550

350

Сталь 20 ТУ 14-3Р-55

25

150

159

7.0

159

7.0

350

430

950

30

157

80

Сталь 20 ТУ 14-3Р-55

26

150

159

7.0

159

7.0

350

430

950

45

236

124

Сталь 20 ТУ 14-3Р-55

27

150

159

7.0

159

7.0

350

430

950

60

314

173

Сталь 20 ТУ 14-3Р-55

28

150

159

7.0

159

7.0

350

430

950

90

471

300

Сталь 20 ТУ 14-3Р-55

29

200

219

9.0

219

9.0

400

500

950

30

209

107

Сталь 20 ТУ 14-3Р-55

30

200

219

9.0

219

9.0

400

500

950

45

314

166

Сталь 20 ТУ 14-3Р-55

31

200

219

9.0

219

9.0

400

500

950

60

419

231

Сталь 20 ТУ 14-3Р-55

32

200

219

9.0

219

9.0

400

500

950

90

628

400

Сталь 20 ТУ 14-3Р-55

33

250

273

10.0

273

10.0

600

600

950

30

314

161

Сталь 20 ТУ 14-3Р-55

34

250

273

10.0

273

10.0

600

600

950

45

471

249

Сталь 20 ТУ 14-3Р-55

35

250

273

10.0

273

10.0

600

600

950

60

628

346

Сталь 20 ТУ 14-3Р-55

36

250

273

10.0

273

10.0

600

600

950

90

942

600

Сталь 20 ТУ 14-3Р-55

37

300

325

13.0

325

13.0

700

660

950

30

366

188

Сталь 20 ТУ 14-3Р-55

38

300

325

13.0

325

13.0

700

660

950

45

550

290

Сталь 20 ТУ 14-3Р-55

39

300

325

13.0

325

13.0

700

660

950

60

733

104

Сталь 20 ТУ 14-3Р-55

40

300

325

13.0

325

13.0

700

660

950

90

1099

700

Сталь 20 ТУ 14-3Р-55

41

350

377

13.0

377

13.0

850

750

950

30

445

228

Сталь 20 ТУ 14-3Р-55

42

350

377

13.0

377

13.0

850

750

950

45

667

352

Сталь 20 ТУ 14-3Р-55

43

350

377

13.0

377

13.0

850

750

950

60

890

491

Сталь 20 ТУ 14-3Р-55

44

350

377

13.0

377

13.0

850

750

950

90

1355

850

Сталь 20 ТУ 14-3Р-55

45

400

426

14.0

426

14.0

900

1000

950

30

471

241

Сталь 20 ТУ 14-3Р-55

46

400

426

14.0

426

14.0

900

1000

950

45

707

373

Сталь 20 ТУ 14-3Р-55

47

400

426

14.0

426

14.0

900

1000

950

60

942

520

Сталь 20 ТУ 14-3Р-55

48

400

426

14.0

426

14.0

900

1000

950

90

1413

900

Сталь 20 ТУ 14-3Р-55



P=23.54 Мпа (240 кгс/см2), t=250C; p=18,14 Мпа (185 кгс/см2), t=215C

49

100

133

18.0

133

13.0

300

400

1200

30

157

80

15ГС
ТУ 14-3Р-55

50

100

133

18.0

133

13.0

300

400

1200

45

236

124

15ГС
ТУ 14-3Р-55

51

100

133

18.0

133

13.0

300

400

1200

60

314

173

15ГС
ТУ 14-3Р-55

52

100

133

18.0

133

13.0

300

400

1200

90

471

300

15ГС
ТУ 14-3Р-55
