Опора ОСТ 24.125.166-01

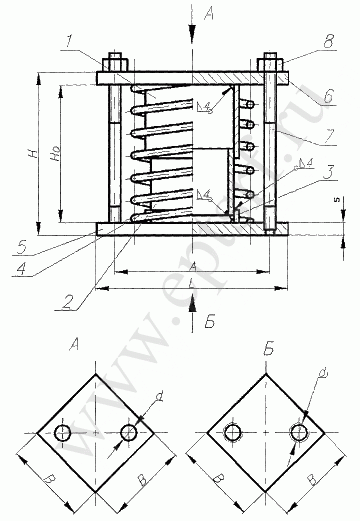

1 - кольцо; 2 - направляющая труба; 3 - кольцо; 4 - пружина; 5 - основание; 6 - основание; 7 - резьбовая тяга; 8 - гайка

Рисунок 1.

Таблица 1

Основные размеры пружинных блоков для опор

Исполнение	Сила пружины при рабочей деформации Р₂, кН	Высота пружины в свободном состоянии Н_о	Рабочая деформация,l	А	В	d	d₁	H	L	s	Масса, кг
01	11,67	346	140	190	170	18	М16	386	240	20	25,79
02	19,66	414		190	170	18	М16	454	240	20	33,91
03	32,60	507		294	255	26	М24	557	360	25	79,21
04	40,00	528						578			85,05
05	48,60	549						599			91,09
06	58,45	508						558			101,82
07	11,67	188	70	190	170	18	М16	228	240	20	18,90
08	19,66	226		190	170	18	М16	266	240	20	23,54
09	32,60	277		294	255	26	М24	327	360	25	57,65
10	40,00	289						339			61,05
11	48,60	304						354			64,70
12	58,45	284						334			72,46

Таблица 2

Спецификация пружинных блоков

Разметы в миллиметрах

Ис-е	Кольцо, поз. 1, 1 шт.				Труба направляющая, поз. 2, 1 шт.				Кольцо, поз. 3, 1 шт.				Пружина, поз. 4, 1 шт.		Основание, поз. 7, 2 шт.		Тяга резьбовая, поз. 7, 2 шт. ОСТ 24.125.107			Гайка по ГОСТ 5915, поз. 8, 2 шт.
	D_a × s	V	Марка стали по ТУ 14-3P-55	Масса, кг	D_a × s	V	Марка стали по ТУ 14-3Р-55	Масса, кг	D_a × s	H	Марка стали по ТУ 14-3Р-55	Масса, кг	Испол-е по ОСТ 24. 125. 109	Масса, кг	Марка стали по ГОСТ 14637	Масса 1 шт., кг	d₁	Марка стали по ГОСТ 1050	Масса 1 шт., кг	d₁	Масса, кг
	D_a × s	V	Марка стали по ТУ 14-3P-55	Масса, кг	D_a × s	V	Марка стали по ТУ 14-3Р-55	Масса, кг	D_a × s	H	Марка стали по ТУ 14-3Р-55	Масса, кг	Испол-е по ОСТ 24. 125. 109	Масса, кг	Марка стали по ГОСТ 14637	Масса 1 шт., кг	d₁	Марка стали по ГОСТ 1050	Масса 1 шт., кг	d₁	1 шт.	Общ
01	108×8	170	Сталь 20	3,43	89×4	180	Сталь 20	1,54	108×8	15	Сталь 20	0,30	05	10,4	Ст3сп5	4,4	М16	Сталь 20	0,63	М16	0,033	0,066
02	108×8	200	Сталь 20	4,04	89×4	210		1,80	108×8	40	Сталь 20	0,81	07	16,9		4,4	М16		0,74	М16	0,033	0,066
03	133×11		Сталь 12Х 1МФ	7,07	108×4,5	300		3,53	133×11	50	Сталь 12Х 1МФ	1,77	09	37,2		12,6	М24		2,06	М24	0,107	0,214
04						320		3,76					10	42,6					2,13
05						340		4,00					11	48,3					2,20
06	159×9		Сталь 20	7,12	133×5	300		5,08	159×13		Сталь 20	2,50	12	57,5					2,34
07	108×8	85		1,71	89×4	100		0,86	108×8	20		0,40	25	6,2		4,4	М16		0,40	М16	0,033	0,066
08	108×8	100		2,02	89×4	115		0,99	108×8	40		0,81	27	9,9		4,4	М16		0,46	М16	0,033	0,066
09	133×11	115	Сталь 12Х 1МФ	4,06	108×4,5	140		1,65	133×11	50	Сталь 12Х 1МФ	1,77	29	22,0		12,6	М24		1,28	М24	0,107	0,214
10		120		4,24		155		1,82					30	25,2					1,28
11				4,24		170		2,00					31	28,5					1,35
12	159×9		Сталь 20	4,28	133×5	150		2,54	159×13		Сталь 20	2,50	32	35,1					1,28
