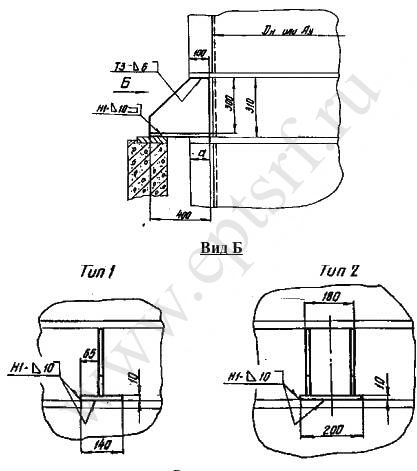

Опора ОСТ 34-42-610-84 (Л8-138.000)


Размеры в мм

Исполнения опор

ДH или Ay

Допускаемая вертикальная нагрузка
кН (кгс)

Допускаемые осевое и бoковое усилия,
кН (кгс)

Тип

а

Кол. на короб

Масса,
кг

01

325 ? 920

28 (2600)

30 (3000)

1

70

2

10,1

02

630 ? 2020

55 (5500)

60 (6000)

2

100

17,7

Пример условного обозначения опоры для Вертикального короба Дн = 630 мм тип 1:

ОПОРА 630 01 ОСТ 34-42-610-84

4. Сборные швы по ГОСТ 5264-80.

Электрод Э42А по ГОСТ 9467-75.

5. Остальные технические требования по ТУ 34-42-10380-83.

6. Привязка исполнений опор по ОСТ к соответствующим исполнениям по рабочим чертежам (Л8-138.000) - по тип 1 или 2.

Приложение 1
Обязательное.

Длины и массы пролетов трубопроводов.

Характеристика трубопровода

Размеры труб, мм

Наибольший принятый пролет трубопровода м

Масса* теплоизоля-
ционного слоя с покрытием, кг

Масса трубопровода с изоляцией, кг

без воды

Заполненного водой

ДH

S

1 пог.м

Принятого пролета

1 пог.м

Принятого пролета

t ? 425°С

Рy ? 4MПа
(40 кгс/см2)

57

3

3,5

19,2

23,2

81

25

88

76

4,0

23,5

28,9

116

33

132

89

3,5

5,0

28,7

36,1

180

41

205

108

4

6,0

28,9

39,2

235

47

282

133

7,2

27,8

40,5

291

53

382

159

4,5

8,0

26,2

434

34,7

61

488

219

6

11

32,6

64,1

705

98

1080

273

7

12

50,5

96,4

1157

149

1790

325

8

65,2

127,7

1532

202

2425

377

9

59,0

140,7

1690

242

2905

426

61,4

154,0

1848

292

3505

t ? 350°С
Ру ? 2,5 МПа
(25 кгс/см2)

530

8

64,5

167,5

2010

375

4500

720

10

82,0

257

3084

644

7730

530

7

64,5

154,7

1856

364

4370

630

8

73,3

196

2352

492

5905

720

8

82,0

222,5

2670

611

7330

820

10

90,8

290,5

3486

792

9505

1020

14

109,4

457

5484

1230

14760

1220

126,0

542

6505

1657

19885

1420

12

146,5

563

6756

2093

25115

1420

14

146,5

632

7585

2153

25930

t ? 300°C
Ру ? 1,6 МПа,
(16 кгс/см2)

57

3

3,5

14,65

18,7

65

21

74

76

5

21,7

27,1

135

31

155

89

5

28.7

35,0

175

41

205

108

3,5

6

23,7

32,7

196

40

240

133

7,2

27,8

39,0

280

52

375

159

4,5

9

26,2

43,3

390

61

550

219

6

11

32,6

64,1

705

98

1080

273

12

36,8

76,3

915

129

1550

325

44,1

91,3

1095

168

2015

426

7

61,4

133,7

1605

267

3205

478

35,4

116,7

1400

286

3430

530

8

38,5

141,5

1700

349

4190

720

48,2

188,7

2265

578

6935

820

9

55,0

235

2820

740

8880

920

10

60,9

289

3470

924

11090

1020

66,0

315

3780

1100

13200

1220

11

77,6

406

4870

1532

18380

1620

14

200

763

9155

2752

33000
