Отвод гнутый ОСТ 108.321.12-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Выполняется в соответствии с требованиями ОСТ 108.321.12-82 в нескольких исполнениях.

Материал: Сталь 20 ТУ 14-3Р-55

  • p=23,54 МПа (240 кгс/см2), t=250 °С
  • р=18,14 МПа (185 кгс/см2), t=215 °С
  • р=3,92 МПа (40 кгс/см2), t=440 °С
  • р=7,45 МПа (76 кгс/см2), t=145 °С
  • р=4,31 МПа (44 кгс/см2), t=340 °С
  • р=3,92 МПа (40 кгс/см2), t=200 °С

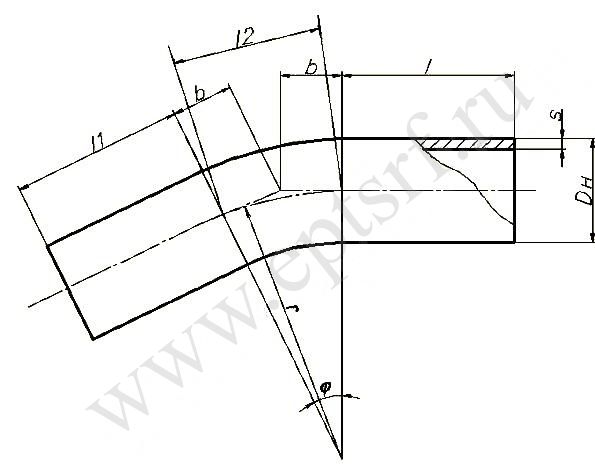

Исп. r s l l1 Угол гиба, φ l2 b
01 диаметр 10 16 100 2,0 100 100 15° 26 13
02 диаметр 10 16 100 2,0 100 100 30° 52 27
03 диаметр 10 16 100 2,0 100 100 45° 79 41
04 диаметр 10 16 100 2,0 100 100 60° 105 58
05 диаметр 10 16 100 2,0 100 100 90° 157 100
06 диаметр 20 28 150 3,0 100 100 15° 39 20
07 диаметр 20 28 150 3,0 100 100 30° 79 40
08 диаметр 20 28 150 3,0 100 100 45° 118 62
09 диаметр 20 28 150 3,0 100 100 60° 157 87
10 диаметр 20 28 150 3,0 100 100 90° 236 150
  • p=3,92 МПа (40 кгс/см2), t=440 °С
  • р=7,45 МПа (76 кгс/см2), t=145 °С
  • р=4,31 МПа (44 кгс/см2), t=340 °С
  • р=3,92 МПа (40 кгс/см2), t=200 °С
Исп. r s l l1 Угол гиба, φ l2 b
11 диаметр 25 32 150 3,0 100 100 15° 39 20
12 диаметр 25 32 150 3,0 100 100 30° 79 40
13 диаметр 25 32 150 3,0 100 100 45° 118 62
14 диаметр 25 32 150 3,0 100 100 60° 157 87
15 диаметр 25 32 150 3,0 100 100 90° 236 150
16 диаметр 32 38 150 3,0 100 100 15° 39 20
17 диаметр 32 38 150 3,0 100 100 30° 79 40
18 диаметр 32 38 150 3,0 100 100 45° 118 62
19 диаметр 32 38 150 3,0 100 100 60° 157 87
20 диаметр 32 38 150 3,0 100 100 90° 236 150
21 диаметр 50 57 300 4,0 150 150 15° 79 40
22 диаметр 50 57 300 4,0 150 150 30° 157 80
23 диаметр 50 57 300 4,0 150 150 45° 236 124
24 диаметр 50 57 300 4,0 150 150 60° 314 173
25 диаметр 50 57 300 4,0 150 150 90° 471 300
