Отвод гнутый ОСТ 108.321.24-82

Настоящий стандарт распространяется на гнутые отводы с углами гиба 15, 30, 45, 60 и 90°, изготовляемые из труб по ОСТ 108.320.103 из стали марки 12Х1МФ по ТУ 14-3-460, для паропроводов тепловых электростанций.

p = 9,81 МПа (100 кгс/см²) и температурой t = 540 °С.

Пример условного обозначения отвода гнутого исполнения 20 с углом гиба 90° и радиусом 750 мм из трубы наружным диаметром 194 мм, с толщиной стенки 16 мм, с прямыми участками длиной l = 800 мм, l₁ = 650 мм и развернутой длиной 2628 мм:

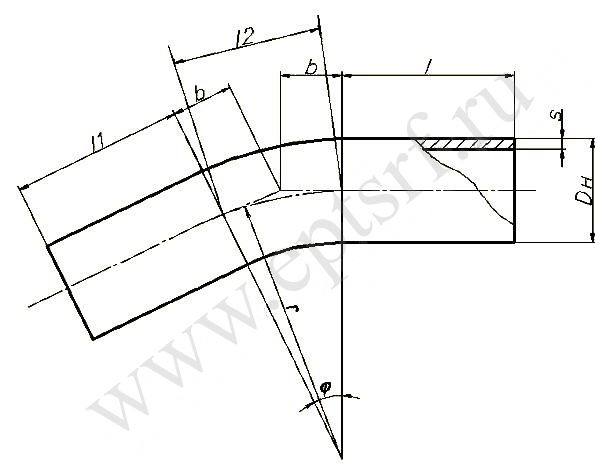

Размеры, мм

Исполнение	Условный проход D_y	Черт.	D_H*	d_p		r	S*	S₁	S_к	l	l₁	l_p		Угол гиба φ	l₂*	b*
				Номин.	Пред. откл.			не менее		не менее		Номин.	Пред. откл.
01	65	2	76	-	-	300	7	5,0	-	250	150	-	-	15°	79	40
02														30°	157	80
03														45°	236	124
04														60°	314	173
05														90°	471	300
06	100	1	133	112	+ 0,54	600	11	8,7	9,1	500	500	50	+ 5	15°	157	79
07														30°	314	161
08														45°	471	249
09														60°	628	346
10														90°	942	600
11	125		159	134	+ 0,63	650	13	10,3	10,3					15°	170	86
12														30°	340	174
13														45°	510	269
14														60°	680	375
15														90°	1020	650
16	150		194	163		750	16	12,4	13,5					15°	196	99
17														30°	393	201
18														45°	589	311
19														60°	785	433
20														90°	1178	750
21	175		219	184	+ 0,72	1000	18	14,0	15,0					15°	262	132
22														30°	523	268
23														45°	785	414
24														60°	1047	577
25														90°	1570	1000
26	225		273	230		1370	22	17,5	18,2	800	650			15°	359	180
27														30°	717	367
28														45°	1076	568
29														60°	1434	791
30														90°	2151	1370
31	250		325	275	+ 0,81	1370	26	20,7	21,8	800	800	60		15°	359	180
32														30°	717	367
33														45°	1076	568
34														60°	1434	791
35														90°	2151	1370
