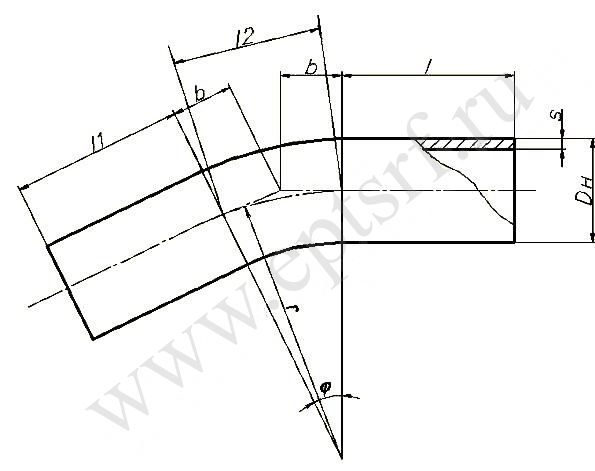

Отвод гнутый ОСТ 108.321.25-82



Исп.

Условный проход D3

DH

dp

r

s

S1

S

lg

Угол гиба

L2

h

Масса

гнутой части, кг

Номин.

Пред.откл.

Не менее

Номин.

Пред.откл.

01

02

03

04

100

133

112

+0,54

300

11

8,7

9,1

50

+5

30°

45°

60°

90°

157

236

314

471

80

124

173

300

6,0

9,0

12,1

18,1

05

06

07

08

125

159

134

+0,63

350

13

10,2

10,8

30°

45°

60°

90°

183

275

366

550

94

145

202

350

10,0

15,0

19,9

30,0

09

10

11

12

150

194

163

+0,63

500

16

12,3

13,5

50

+5

30°

45°

60°

90°

262

393

524

786

134

207

289

500

20,4

31,7

40,8

63,4

13

14

15

16

175

219

184

+0,72

375

18

14,0

15,0

30°

45°

60°

90°

196

295

393

590

101

155

216

375

21,5

32,4

43,2

64,8

17

18

19

20

225

273

230

+0,72

375

22

17,3

18,2

30°

45°

60°

90°

196

295

393

590

101

155

216

375

32,9

49,4

65,9

98,9

21

22

23

24

250

325

275

+0,81

450

26

20,7

21,8

60

30°

45°

60°

90°

236

354

470

707

121

186

260

450

54,5

81,7

109,0

163,0
