Отвод гнутый ОСТ 24.125.05-89

Отводы крутоизогнутые Dy менее 100 мм для трубопроводов АЭС.
Крутоизогнутые отводы Dy < 100 мм с углами гиба 15°, 30°, 45°, 60° и 90° изготавливаются из труб коррозионно-стойкой стали аустенитного класса для трубопроводов атомных электростанций на рабочее давление и температуру среды (водяной пар и горячая вода):
р = 17,66 МПа (180 кгс/см2), t = 360°С;
р = 13,73 МПа (140 кгс/см2), t = 335°С;
р = 10,79 МПа (110 кгс/см2), t = 55°С;
р = 10,10 МПа (103 кгс/см2), t = 170°С;
р = 9,02 МПа (92 кгс/см2), t = 290°С;
р = 7,55 МПа (77 кгс/см2), t = 290°С;
р = 5,40 МПа (55 кгс/см2), t = 60°С;
р = 3,92 МПа (40 кгс/см2), t = 290°С;
р = 3,92 МПа (40 кгс/см2), t = 200°С.
Материал: трубы из стали марки 08Х18Н10Т по ТУ 14-3-197.
Пример условного обозначения отвода крутоизогнутого исполнения 05 Dy =65 мм с углом гиба 90° на параметры среды р = 17,66 МПа (180 кгс/см2), t = 360°C:

Отвод 05 ОСТ 24.125.05

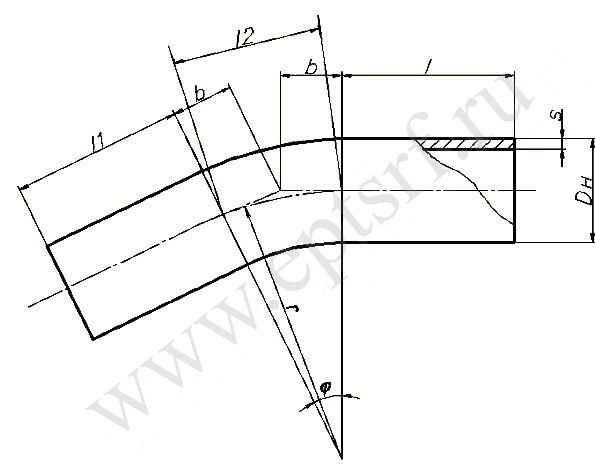

Размеры в мм

Отвод 05 ОСТ 24.125.05

Размеры в мм

Исполнение	Условный проход Ду, мм	Dн	S	Угол гиба φ°	L	L₁	Масса кг
р = 17,66 МПа (180 кгс/см²), t = 360°С; р = 13,73 МПа (140 кгс/см²), t = 335°С
01	50	57	5,5	15°	445	58	3,17
02				30°	473	127	3,54
03				45°	483	200	3,91
04				60°	473	273	4,27
05				90°	400	400	5,01
р = 17,66 МПа (180 кгс/см²), t = 360°С
06	65	76	7,0	15°	445	58	5,42
07				30°	473	127	6,05
08				45°	483	200	6,67
09				60°	473	273	7,30
10				90°	400	400	8,55
р = 13,73 МПа (140 кгс/см²), t = 335°С
16	65	76	7,0	15°	445	58	5,42
17				30°	473	127	6,05
18				45°	483	200	6,67
19	65	76	7,0	60°	473	273	7,30
20				90°	400	400	8,55
22				30°	473	127	8,11
р = 10,79 МПа (110 кгс/см²), t = 55°С; р = 10,10 МПа (103 кгс/см²), t = 170°С; р = 9,02 МПа (92 кгс/см²), t = 290°С; р = 7,55 МПа (77 кгс/см²), t = 290°С; р = 5,40 МПа (55 кгс/см²), t = 60°С; р = 3,92 МПа (40 кгс/см²), t = 290°С; р = 3,92 МПа (40 кгс/см²), t = 200°С
26	65	76	4,5	15°	445	58	3,60
27				30°	473	127	4,03
28				45°	483	200	4,44
29				60°	473	273	4,86
30				90°	400	400	5,70
