Отвод гнутый ОСТ 34-10-420-90


Рраб < 2,2 МПа (22 кгс/см2), t < 300°С
Технические условия: ОСТ 34.10.440-90, ТУ 34.42.388-78

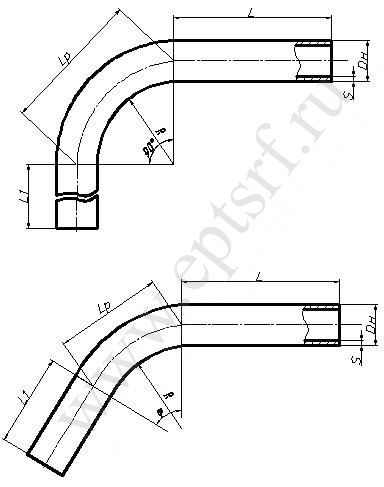

Конструкция и размеры: ОСТ 34.10.420-90
Материал: 08Х18Н10Т, 12Х18Н10Т
DY DH S Прямой участок R Углы гибов φ Масса 1м,
кг
15° 30° 45° 60° 90°
a
a1 lP
lP lP lP lP
10 14 2,0 100 100 100 26 52 78 106 157 0,59
15 18 2,5 0,79
20 25 3,0 1,13
25 32 2,5 1,48
32 38 3,0 150 39 79 118 157 236 1,78
50 57 150 150 300 79 157 236 314 471 4,0
65 76 4,5 5,4
80 89 5,0 200 400 105 210 314 419 628 7,38
100 108 600 157 314 471 628 942 12,78
125 133 6,0 500 500 18,9
150 159 650 170 340 510 680 1021 22,78
200 219 11 1000 262 524 785 1047 1570 56,8
250 273 600 1370 359 717 1076 1435 2152 71,5
300 325 12 700 93,2
