Отвод гнутый ТУ 1469-002-05777029-2006



Детали трубопроводов соединительные ТУ 1469-002-05777029-2006

Гнутые отводы, изготовленные с использованием индукционного нагрева с условными проходами от 200 мм до 1200 мм. Изделия предназначены для магистральных, технологических трубопроводов и других объектов, транспортирующих  нефть и нефтепродукты, а также иные среды, с рабочим давлением в трубопроводе до 14 МПа (140 кгс/см²).

Отводы изготавливаются углами поворота от 3º  до 90º с градацией через 3º. Допускается изготовление отводов с градацией через 1º.

Пример условного обозначения при заказе:
Отвод ОГ 15º-1020(16)-К50-7,5-0,6-5Ду-2300/3700-ХЛ ТУ 1469-002-05777029-2006.

Минимальная температура стенки детали при эксплуатации для исполнения:
У – минус 20 ºС;
ХЛ – минус 40 ºС.
Максимальная температура стенки отводов при эксплуатации не должна быть выше 423 К (плюс 150 ºС) для любого исполнения детали.

Коэффициенты условий работы деталей установлены в зависимости от категории участков трубопровода:
- m = 0,75 – для участков трубопроводов III, II и I категорий;
- m = 0,6 – для участков трубопроводов категории "В".

Отводы изготавливаются из труб с материалами классов прочности: К42, К48, К50; К52, К54, К56, К60, К65.

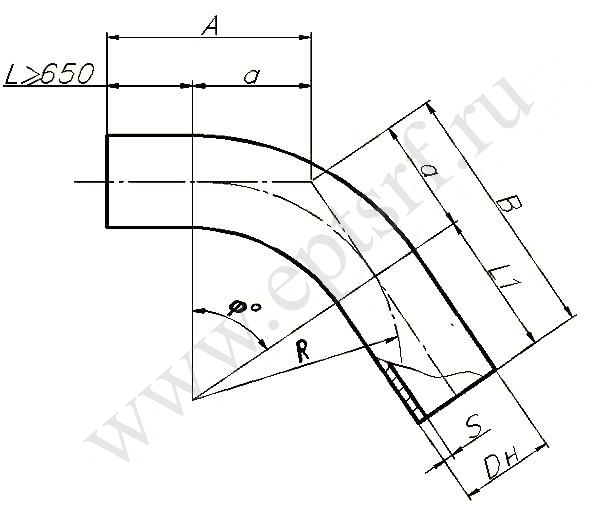

Таблица 1 – Размеры гнутых отводов, изготовленных с использованием индукционного нагрева

Наружный диаметр, Dн,
мм

Условный диаметр, Ду,
мм

Радиус поворота (в условных диаметрах)

1,5Dy

2,0Dy

2,5Dy

3,5Dy

5Dy

6Dy

7Dy

8,5Dy

10Dy

16Dy

20Dy

Радиус изгиба

219
273
325
377
426
530
630
720
820
1020
1067
1220

200
250
300
350
400
500
600
700
800
1000
1000
1200

300
375
450
525
600
750
900
1000
1200
1500
1500
1800

400
500
600
700
800
1000
1200
1400
1600
2000
2000
2400

500
600
750
900
1000
1250
1500
1800
2000
2500
2500
3000

700
900
1000
1250
1400
1800
2100
2500
2800
3500
3500
4200

1000
1250
1500
1800
2000
2500
3000
3500
4000
5000
5000
6000

1200
1500
1800
2100
2400
3000
3600
4200
4800
6000
6000
7200

1400
1800
2100
2500
2800
3500
4200
5000
5600
7000
7000
8400

1700
2100
2500
3000
3400
4200
5100
6000
6800
8500
8500
10200

2000
2500
3000
3500
4000
5000
6000
7000
8000
10000
10000
12000

3200
4000
4800
5600
6400
8000
9600
-
-
-
-
-

4000
5000
6000
7000
8000
10000
12000
-
-
-
-
-


Таблица 2 – Длины прямых концевых участков

Наружный диаметр, Dн, мм

L, мм

L1, мм

219 … 820

650

1600

650

650

426 … 1220

1600

3000

800

800
