Отвод гнутый ТУ 1469-014-01395041-03
Технические условия — ТУ 1469-014-01395041-03, ТУ 102-488-95
Материал: Сталь 20, 09Г2С, 17Г1С

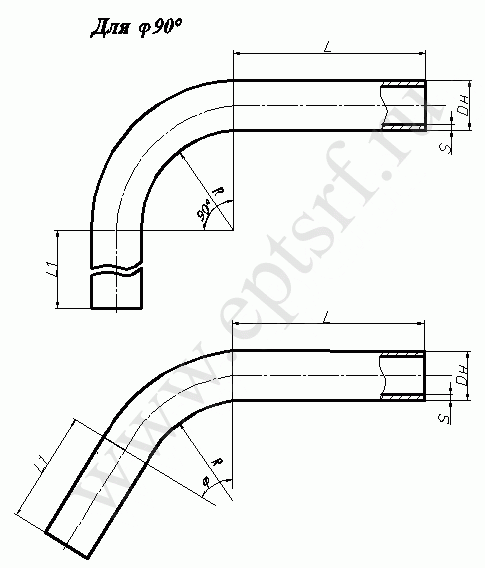

Отводы изготавливаются начиная с угла поворота 3°, с градацией через 3° (по согласованию через 1°). В зависимости от длины прямых участков отводы изготавливаются типа 1, 2 и 3. По согласованию с заказчиком возможно изготовление отводов с иной длиной прямых участков. Возможно изготовление с антикоррозионным полиуретановым покрытием ТУ2313-001-01395041-04 и ТУ 2313-002-01395041-05.
| Условный проход Dy, мм |
Наружный диаметр Dн, мм |
Прямые участки | Радиус поворота R | |||||||
| тип 1 | тип 2 | тип 3 | 2,5 Dy | 3,5 Dy | 5,0 Dy | |||||
| L | L1 | L | L1 | L | L1 | Радиус изгиба, мм | ||||
| 80 | 89 | 650 | 1600 | 650 | 650 | 1600 | 3000 | 200 | 2X0 | 400 |
| 100 | 108 | 250 | 350 | 500 | ||||||
| 125 | 133 | 312 | 437 | 625 | ||||||
| 150 | 159 | 375 | 525 | 750 | ||||||
| 200 | 219 | 500 | 700 | 1000 | ||||||
| 250 | 273 | 600 | 900 | 1200 | ||||||
| 300 | 325 | 750 | 1000 | 1500 | ||||||
| 350 | 377 | 900 | 1200 | 1800 | ||||||
| 400 | 426 | 1000 | 1400 | 2000 | ||||||
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
