Отвод гнутый ТУ 26-18-32-89


Отводы гнутые, стальные, приварные из труб диаметром от 219 мм до 550 мм с радиусом гиба от 2.0 до 4.0 номинального диаметра и углом поворота от 15° до 90°, предназначенные для соединения труб в трубопроводах технологических установок нефтеперерабатывающей, нефтехимической, газовой и др. отраслях промышленности, с условным давлением Ру 16 МПа и температурой от минус 70°С до 560°С.

Материал: сталь 20 ГОСТ 1050,10Г2 ГОСТ 4543,15х5М по ГОСТ 20072 12х1МФ, 15ГС, 09Г2С по ГОСТ 19281.

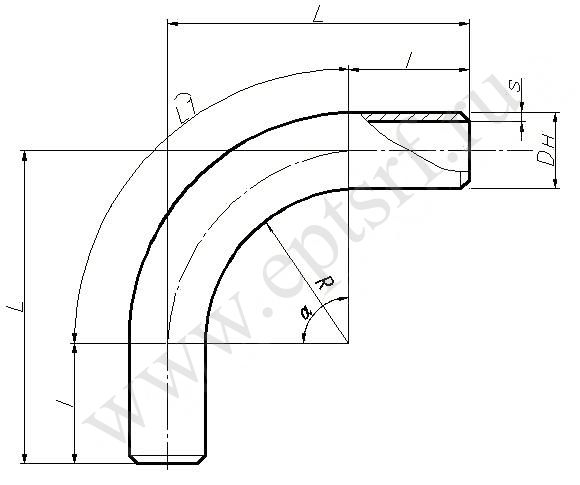

Услов. проход ДУ Наруж. диаметр Дн (мм) Толщина стенки S (мм) Радиус гиба R (мм) Прямые участки [ l ] (мм) Строительная длина (L) Масса отвода (кг) не более с углом гиба:
15° 30° 45° 60° 90° 15° 30° 45° 60° 90°
200 219 8.0
10.0
657 650/650 736.0 826.0 922.0 1030.0 1320.0 53.8
81.3
60.9
90.7
68.1
100.2
75.3
109.3
89.6
128.7
12.0
14.0
16.0
18.0
20.0
438 707.0 764.0 830.0 903.0 1096.0 92.8
107.9
121.1
134.8
148.1
100.3
115.7
130.9
145.7
160.1
107.8
124.4
140.7
156.7
172.1
115.4
133.1
150.5
167.6
184.1
130.2
150.5
170.2
189.4
208.1
250 273 10.0
12.0
819 650/650 757.0 869.0 989.0 1123.0 1458.0 104.9
124.8
118.1
143.1
134.8
160.4
152.9
178.6
180.7
214.2
14.0
16.0
18.0
20.0
25.0
546 720.0 796.0 876.0 965.0 1207.0 138.1
148.6
165.3
174.6
191.5
152.2
165.7
181.4
191.8
210.8
165.5
183.7
198.6
209.3
230.0
174.2
193.3
208.9
220.0
242.0
206.7
229.4
247.9
261.4
286.9
300 325 10.0
12.0
975 650/650 778 911 1054 1213 1644 120.4
143.5
140.6
167.6
160.1
190.6
180.3
214.8
219.9
262.1
14.0
16.0
18.0
20.0
25.0
30.0
650 735 824 919 1025 1313 161.0
191.8
214.3
236.5
290.5
342.2
188.6
214.0
239.1
263.9
324.1
381.8
208.2
236.2
263.9
291.2
357.6
421.4
227.7
258.4
288.7
318.6
391.2
662.9
266.8
302.7
338.3
373.3
458.4
540.0
350 377 10.0
12.0
1300
1133
750/750 197.4 394.8 592.2 755.0 1185.0 161.9
193.3
189.1
225.7
217.2
257.0
242.2
289.4
298.6
353.2
14.0
16.0

229.5
260.7
256.6
291.6
283.8
322.5
305.5
347.2
363.9
413.5







Услов. проход ДУ Наруж. диаметр Дн (мм) Толщина стенки S (мм) Радиус гиба R (мм) Прямые участки [ l] (мм) Строительная длина (L) Масса отвода (кг) не более с углом гиба:
15° 30° 45° 60° 90° 15° 30° 45° 60° 90°


18.0 754
849.0 952.0 1068.0 1185.0 1519.0 291.5 326.0 360.5 388.1 462.3
20.0
25.0
30.0
849.0 952.0 1068.0 1185.0 1519.0 318.6
392.1
463.4
356.2
438.5
518.2
393.9
484.9
573.1
424.1
522.0
616.9
505.2
621.7
734.8
400 426 10.0
12.0
1500 850/ 850 1046.0 1252.0 1470.0 1517.0 2380.0 214.4
256.0
254.4
303.8
294.5
351.6
335.5
400.5
415.5
496.1
14.0
16.0
18.0
20.0
852 961.0 1078.0 1203.0 1342.0 2154.0 296.1
337.5
376.7
411.8
329.9
376.2
412.0
459.0
363.9
414.9
463.0
506.2
399.4
455.3
508.2
555.5
468.8
534.4
596.4
652.1
25.0
30.0
1278 1018.0 1192.0 1380.0 1588.0 2154.0 536.9
635.8
626.8
742.3
714.1
845.6
804.1
952.1
981.3
1161.9
40.0 333.4 669.2 1004.0 133.8 2008.0 774.1 902.1 1029.6 1156.8 1411.9
400 465 14.0
16.0
18.0
20.0
25.0
30.0
1395 950/950 1134.0 1326.0 1528.0 1756.0 2372.0 351.9
433.9
485.9
531.3
665.0 777.6
409.5
499.2
559.0
618.3
763.7
904.9
465.5
574.0
642.8
702.9
868.3
1028.9
523.2
645.1
722.4
789.9
975.7
1156.2
636.8
787.2
881.5
961.5
1187.7
1407.4
500 530 14.0
25.0
30.0
35.0
1590 1100/1100 1309.0 1526.0 1759.0 2020.0 2722.0 466.4
814.8
966.8
1119.5
539.3
942.3
1118.1
1294.7
614.1
1072.9
1273.1
1474.2
687.1
1200.5
1424.3
1649.4
834.8
1458.6
1730.6
2004.0
500 550 12.0
14.0
25.0
1650 1100/1100 1317.0 1542.0 1763.0 2053.0 2778.0 418.7
497.6
851.3
487.1
566.1
990.5
555.6
645.6
1129.7
625.6
727.1
1272.1
762.6
886.1
1550.5
30.0
35.0
2200 1389.0 1689.0 2012.0 2371.0 3344.0 1038.6 1200.1 1084.4 1489.1 1511.9 1746.9 1731.1 2000.2 2177.4 2515.8
ДЛЯ НЕРЖАВЕЮЩИХ СТАЛЕЙ



Услов. проход ДУ Наруж. диаметр Дн (мм) Толщина стенки S (мм) Радиус гиба R (мм) Прямые участки [ l ] (мм) Строительная длина (L) Масса отвода (кг) не более с углом гиба:
15° 30° 45° 60° 90° 15° 30° 45° 60° 90°
200 219 12 657 650/650 736.0 826.0 922.0 1030.0 670.4 97.6
133.2
108.9
156.7
120.8
181.0
132.1
204.5
154.7
253.1
250 273 12 1092 650/650 794.0 942.0 1100.0 1280.0 1760.0
300 325 12 1300
975
650/650 820.0 998.0 1188.0 1400.0 1975.0 164.8
180.6
198.9
209.7
231.1
239.9
267.3
270.3
335.7
326.2
14
350 377 12 1400 750/750 934.0 1125.0 1330.0 1559.0 2178.0 201.6 246.4 290.0 332.6 413.3
