Отвод крутоизогнутый ОСТ 34-10-418-90


Отводы по ОСТ 34-10-418-90 предназначены для плавного изменения направления трубопроводов тепловых и атомных электростанций, на которые распространяются "Правила АЭУ", "Правила пара и горячей воды" и СНиП 3.05.05.

Отводы изготавливаются из сталей марок: 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 15Х5М.

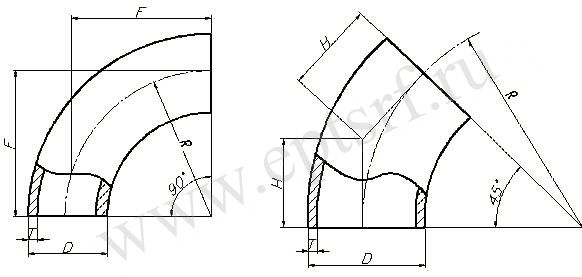

DN, мм

Размеры, мм

Масса отвода 90°, кг

D

R

T

50

57

100

5,0

1,0

65

76

105

6,0

1,7

80

89

160

6,0

3,1

100

108

150

6,0

3,6

125

133

190

7,0

6,5

150

159

225

8,0

10,6

200

219

300

11,0

26,7

250

273

375

11,0

42,1

300

325

450

12,0

65,9





Примеры условного обозначения:

Отвод с углом 900 , диаметром D=57 мм толщиной стенки 5 мм, на условное давление 2,5 МПа для трубопроводов группы В, на которые распространяются Правила АЭУ, обозначение по ОСТ – 01:

Отвод В 9057 х 5-2,5 01 ОСТ 34-10-418-90; То же , для трубопроводов группы С :

Отвод С 900 57 х 5-2,5 01 ОСТ 34-10-418-904;

То же, для трубопроводов, на которые распространяются «Правила пара и горячей воды»:

Отвод П 9057 х 5-2,5 01 ОСТ 34-10-418-90;

То же, для трубопроводов, на которые распространяются СНиП 3.05.05-84:

Отвод 900 57 х 5-2,5 01 ОСТ 34-10-418-90.
