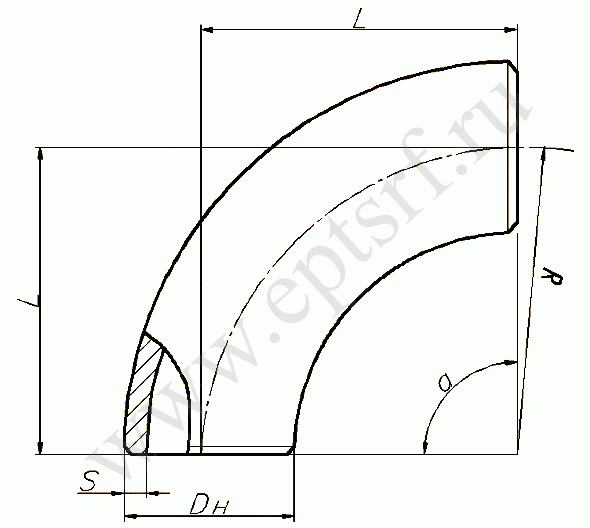

Отвод крутоизогнутый ТУ 1468-001-17192736-2001



Типоразмер
D н, диаметр, мм R , радиус кривизны, мм S , толщина стенки, мм
сталь 12Х18Н10Т. 08Х18Н10Т, 10Х17Н13М2Т
45 60 3,0
57 75 3,5
5,0
76 100 3,5
5,0
89 120 3,5
6,0
108 150 5,0
6,0
159 225 6,0
8,0
219 300 8,0
10,0
273 375 10,0
325 450 10,0
377 525 12,0
426 600 12,0
530 500 12,0
630 600 12,0
сталь 15Х5М
108 100 8,0
10,0
108 150 6,0
8,0
114 101,5 9,0
127 125 10,0
152 137,5 8,0
10,0
12,0
159 150 (137,5) 10,0
12,0
159 225 8,0
168 152,5 10,0 (12,0)
219 200 (225) 12,0
20,0
22,0
219 300 8,0
10,0
273 375 10,0
12,0
16,0
325 450 10,0
12,0
16,0
377 525 12,0
426 600 12,0 (20,0) (28,0)
530 500 12,0
630 600 12,0
