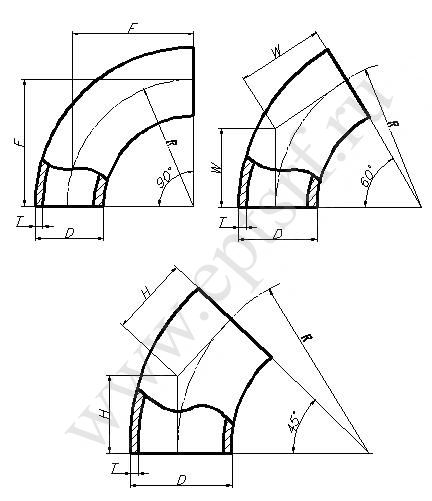

Отвод крутоизогнутый ТУ 1468-120-1411419-93
Краткая техническая характеристика:
Условное давление, PN (Ру) 16 МПа (160 кгс/см2)
Наружный диаметр, D 45 - 159 мм
Угол, гр. 90°
Радиус гиба R, мм 1,5 Ду
t = –70°C +570°C
Материал 12Х18Н10Т
Py до 16МПа (160 кгс/см?)
Материал: Сталь 12Х18Н10Т
| Поз. | Условный проход DN, мм | Диаметр наружный D, мм | Радиус гиба D, мм | L, мм | Толщина стенки Т, мм | Номинальное (условное) давление PN, МПа | Масса отвода (угол 90º), кг |
| 1 | 40 | 45 | 60 | 60 | 2,5 | 10 | 0,3 |
| 2 | 4,0 | 16 | 0,4 | ||||
| 3 | 50 | 57 | 75 | 75 | 3,0 | 10 | 0,5 |
| 4 | 5,0 | 16 | 0,8 | ||||
| 5 | 65 | 76 | 100 | 100 | 3,5 | 10 | 1 |
| 6 | 5,0 | 10 | 1,4 | ||||
| 7 | 6,0 | 16 | 1,7 | ||||
| 8 | 80 | 89 | 120 | 120 | 3,5 | 8 | 1,4 |
| 9 | 6,0 | 10 | 2,3 | ||||
| 10 | 100 | 108 | 150 | 150 | 4,0 | 6,3 | 2,5 |
| 11 | 6,0 | 10 | 3,6 | ||||
| 12 | 8,0 | 16 | 4,7 | ||||
| 13 | 114 | 150 | 150 | 6,0 | 10 | 3,8 | |
| 14 | 125 | 133 | 190 | 190 | 6,0 | 10 | 3,8 |
| 15 | 150 | 159 | 225 | 225 | 4,5 | 4 | 6,1 |
| 16 | 6,0 | 8 | 8,1 | ||||
| 17 | 8,0 | 10 | 10,6 | ||||
| 18 | 200 | 219 | 300 | 300 | 8,0 | 8 | 19,8 |
| 19 | 10,0 | 10 | 24,5 | ||||
| 20 | 12,0 | 10 | 29,1 | ||||
| 21 | 14,0 | 10 | 33,5 | ||||
| 22 | 250 | 273 | 375 | 375 | 8,0 | 4 | 31,2 |
| 23 | 12,0 | 10 | 45,8 | ||||
| 24 | 14,0 | 10 | 53,0 | ||||
| 25 | 300 | 325 | 450 | 450 | 12,0 | 8 | 65,9 |
| 26 | 14,0 | 8 | 76,5 |
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
