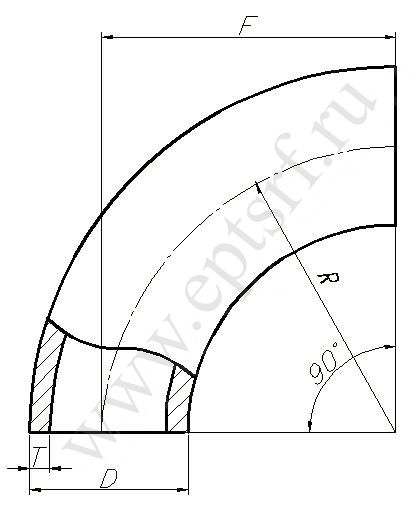

Отвод крутоизогнутый ТУ 26-18-38-90

Отводы бесшовные приварные предназначены для соединения труб технологических трубопроводов, включая трубопроводы, на которые распространяются "Правила Госгортехнадзора России".

Давление до 10 МПа. Температура от минус 70°С до плюс 450°С.

Заготовка: трубы по ГОСТ 550, ГОСТ 9941, ГОСТ 9940-81, ТУ 14-3-460

Сталь: 15Х5М, 12Х1МФ, 12Х18Н10Т, 08Х22Н6Т

Обозначение при заказе отвода с углом 90°, Dн=159 мм, S= 6 мм, из стали 15Х5М: Отвод 90°-159х 6-15Х5М-ТУ 26-18-38-90

Размер отвода Dн x S мм	Условное давление Ру, МПа/кгс/см2	Dy	R /мм/	Строительная длина L/мм/	Угол гиба	Масса отвода /кг/
57х3.5	6.3 (63)	50	75	30	45°	0.3
				43	60°	0.3
				75	90°	0.5
57х3.5	10.0 (100)	50	75	30	45°	0.3
				43	60°	0.3
				75	90°	0.5
57х5.0	10.0 (100)	50	75	30	45°	0.4
				43	60°	0.5
				75	90°	0.8
76х3.5	4.0 (40)	65	100	41	45°	0.5
				'57	60°	0.7
				100	90°	1.0
76х3.5	6.3 (63)	65	100	41	45°	0.5
				57	60°	0.7
				100	90°	1.0
76х6.0	10.0 (100)	65	100	41	45°	0.9
				57	60°	1.1
				100	90°	1.7
89х3.5	4.0 (40)	80	120	50	45°	0.7
				69	60°	0.9
				120	90°	1.4
89х3.5	6.3 (63)	80	120	50	45°	0.7
				69	60°	0.9
				120	90°	1.4
89х6.0	6.3 (63)	80	120	50	45°	1.2
				69	60°	1.6
				120	90°	2.4
89х6.0	10.0 (100)	80	120	50	45°	1.2
				69	60°	1.6
				120	90°	2.4
108х4.0	2.5 (25)	100	150	62	45°	1.3
				87	60°	1.7
				150	90°	2.5
108х4.0	4.0 (40)	100	150	62	45°	1.3
				87	60°	1.7
				150	90°	2.5
108х6.0	6.3 (63)	100	150	62	45°	1.9
				87	60°	2.5
				150	90°	3.8
114х9.0	10.0 (100)	100	150	62	45°	6.2
				87	60°	7.1
				150	90°	9.0
133х5.0	4.0 (40)	125	190	79	45°	2.4
				110	60°	3.2
				190	90°	4.8
133х5.0	6.3 (63)	125	190	79	45°	2.4
				110	60°	3.2
				190	90°	4.8
159х6.0	4.0 (40)	150	225	93	45°	4.2
				130	60°	5.6
				225	90°	8.4
159х6.0	6.3 (63)	150	225	93	45°	4.2
				130	60°	5.6
				225	90°	8.4
159х8.0	6.3 (63)	150	225	93	45°	5.3
				130	60°	7.0
				225	90°	10.5
219х8.0	6.3 (63)	200	300	124	45°	10.0
				173	60°	13.3
				300	90°	19.9
219х8.0	10.0 (100)	200	300	124	45°	10.0
				173	60°	13.3
				300	90°	19.9
219х12.0	10.0 (100)	200	300	124	45°	14.5
				173	60°	19.3
				300	90°	28.9
273х10.0	6.3 (63)	250	375	155	45°	19.7
				217	60°	26.3
				375	90°	39.4
273х10.0	10.0 (100)	250	375	155	45°	19.7
				217	60°	26.3
				375	90°	39.4
273х12.0	8.0 (80)	250	375	155	45°	23.4
				217	60°	31.1
				375	90°	46.7
273х12.0	10.0 (100)	250	375	155	450	23.4
				217	60°	31.1
				375	90°	46.7
325х8.0	4.0 (40)	300	450	186	45°	22.0
				260	60°	29.3
				450	90°	43.9
325х8.0	6.3 (63)	300	450	186	45°	22.0
				260	60°	29.3
				450	90°	43.9
325х12.0	6.3 (63)	300	50	186	45°	33.0
				260	60°	43.9
				450	90°	65.9

ПРИМЕЧАНИЕ:

Ру - в зависимости от применяемого материала.
Предприятие имеет возможность изготовить отводы с углом 30°, типоразмерами по требованию «Заказчика», с техническими требованиями по ТУ 26-18-38-90.
