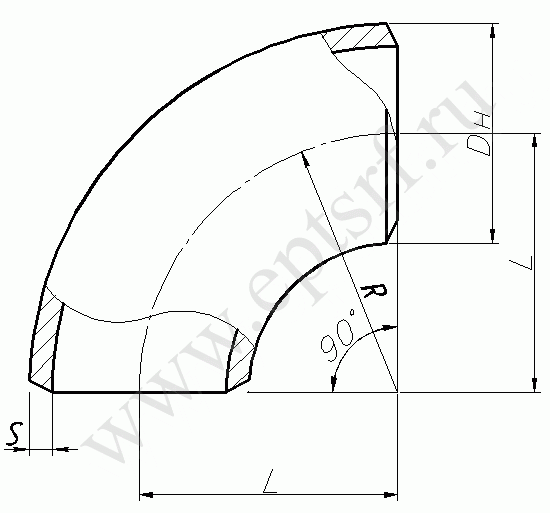

Отвод крутоизогнутый ТУ 39-905-83


Отводы предназначены для предприятий нефтегазового комплекса.

Размеры:ТУ 38-905-83.

Давление:Ру от 12,5 МПа (125 кгс/см2) до 40 МПа (400 кгс/см2).

Материал: сталь 20 или 09Г2С ГОСТ 8731-74 гр.В, 15Х5М ГОСТ 550-75,ТУ 14-3-1080-81,

(08)12Х18Н10Т, 10Х17Н13М2Т ГОСТ 9940-81.

Технические требования по ТУ 39-905-83, РД 26-02-80-88.

Пример условного обозначения отвода, Dн=273 мм, S=16 мм с углом гиба 900по РД 26-02-80-88, давление Ру 16МПа, сталь 15Х5М: отвод 900273х16-10-15Х5М-РД 26-02-80-88.

Отводы изготавливаются также с углом гиба: 600, 450, 300.



Размеры присоедин. Труб, Dн х S

Условн. Давление Ру, МПа

R

Угол, град

Масса, кг

57х6

32

57

75

900

1,2

57х7

40

57

75

900

1,2

57х8

40

57

75

900

1,4

57х10

40

57

75

900

1,4

76х7

32

76

100

900

2,56

76х8

32

76

100

900

2,56

76х9

40

76

100

900

2,56

76х10

40

76

100

900

2,56

89х8

25

89

120

900

3,67

89х9

32

89

120

900

3,67

89х10

40

92

120

900

4,9

89х12

40

92

120

900

4,9

89х14

40

92

120

900

4,9

89х16

40

92

120

900

5,43

108х9

25

110

150

900

6,7

108х10

32

110

150

900

6,7

108х12

40

110

150

900

7,7

108х14

40

110

150

900

7,7

114х9

25

115

150

900

7,1

114х11

32

115

150

900

7,1

114х12

40

114

150

900

8,2

114х14

40

114

150

900

8,2

133х11

25

133

190

900

12,3

133х12

32

133

190

900

12,3

133х13

32

133

190

900

12,3

159х10

20

159

225

900

20,0

159х12

25

159

225

900

20,0

159х14

25

159

225

900

20,0

159х16

32

159

225

900

20,0

168х11

20

168

225

900

21,2

168х12

20

168

225

900

21,2

168х14

25

168

225

900

21,2

168х16

32

168

225

900

21,2

168х20

40

168

225

900

25,8

219х12

16

219

300

900

42,0

219х14

20

219

300

900

42,0

219х16

25

219

300

900

42,0

219х17

25

219

300

900

42,0

219х18

25

219

300

900

50,3

219х20

32

219

300

900

50,3

219х22

32

219

300

900

50,3

273х14

16

273

375

900

73,5

273х16

16

273

375

900

73,5

273х18

20

273

375

900

73,5

273х20

25

273

375

900

80,2

273х22

25

273

375

900

80,2

273х24

32

273

375

900

99,6

273х25

32

273

375

900

99,6

273х28

32

273

375

900

99,6

325х16

12,5

325

450

900

106,0

325х18

16

325

450

900

106,0

325х20

20

325

450

900

130,0

325х22

20

325

450

900

130,0

325х24

25

325

450

900

130,0

325х25

25

325

450

900

163,0

325х28...32

32

325

450

900

207,0

377х16...32

32

377

450

900

117...280

426х16...32

32

426

600

900

173...375
