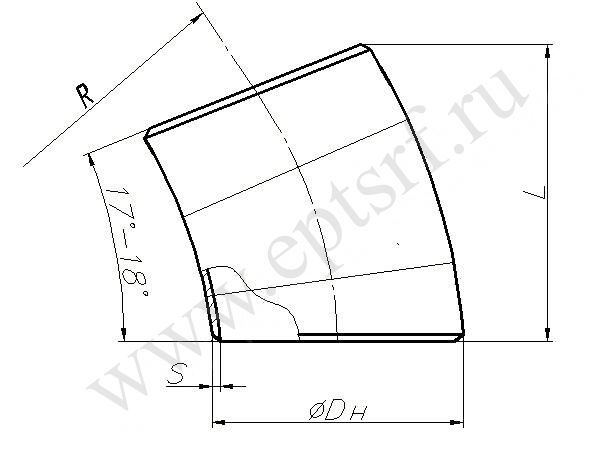

Отвод крутоизогнутый ТУ 51-29-81



Краткая техническая характеристика:

Условное давление, PN (Ру) От 5,5 МПа до 10,0 МПа
Наружный диаметр, Dh От 720 - 1420 мм
Температура, t°С до -60°С
Угол, гр. От 3°до 30° через 3°
Радиус поворота, R 5 Ду и 6,5 Ду
Материал 20, 17Г1С, 09Г2С

Технические условия ТУ 51-29-81 распространяются на тройники сварные, тройники сварные с накладками и отводы сварные секторные.

Тройники и отводы сварные используются для внутриотраслевого применения Мингазпрома. Тройники и отводы сварные предназначаются для ответвлений от магистральных и обвязочных трубопроводов для транспортирования некоррозионноактивного газа в условиях Крайнего Севера.

Толщина стенки соединительных деталей рассчитывается в соответствии с СНиП 2.05.06-85.

Пример условного обозначения отвода сварного с наружным диаметром 1220 мм, с углом поворота ф = 15°на Ру = 7,5 МПа при коэффициенте условий работ 0,75:

Отвод ОСС 15°-1220-7,5-0,6-10,0-0,75 ТУ 51-29-81



Dy,мм Dн, мм S, мм угол, ф L, мм R, мм PN, МПа (кгс/см2) при коэффициенте работы трубопровода Теор. масса, кг
m =0, б m =0,75
700 720 11,3 3 259 4 600 7,5 (75) 7,5 (75) 47
б 518 4 600 7,5 (75) 7,5 (75) 95
7,5 516 3 600 7,5 (75) 7,5 (75) 94
9 777 4 600 7,5 (75) 7,5 (75) 143
12 1 035 4 600 7,5 (75) 7,5 (75) 191
15 1 030 3 600 7,5 (75) 7,5 (75) 187
18 1 239 3 600 7,5 (75) 7,5 (75) 224
21 1442 3 600 7,5 (75) 7,5 (75) 261
24 1 647 3 600 7,5 (75) 7,5 (75) 299
27 1849 3 600 7,5 (75) 7,5 (75) 336
30 2 043 3 600 7,5 (75) 7,5 (75) 373
14 3 259 4 600 7,5 (75) 10,0 (100) 58
б 518 4 600 7,5 (75) 10,0 (100) 118
7,5 516 3 600 7,5 (75) 10,0(100) 116
9 777 4 600 7,5 (75) 10,0(100) 177
12 1 035 4 600 7,5 (75) 10,0(100) 236
15 1 030 3 600 7,5 (75) 10,0(100) 232
18 1239 3 600 7,5 (75) 10,0 (100) 276
21 1442 3 600 7,5 (75) 10,0 (100) 322
24 1 647 3 600 7,5 (75) 10,0 (100) 369
27 1 849 3 600 7,5 (75) 10,0(100) 415
30 2 043 3 600 7,5 (75) 10,0(100) 464
16 3 259 4 600 10,0(100) 10,0(100) 66
б 518 4 600 10,0(100) 10,0(100) 133
7,5 516 3 600 10,0 (100) 10,0 (100) 131
9 777 4 600 10,0(100) 10,0(100) 200
12 1035 4 600 10,0 (100) 10,0 (100) 268
15 1030 3 600 10,0(100) 10,0(100) 262
18 1239 3 600 10,0(100) 10,0(100) 314
21 1442 3 600 10,0 (100) 10,0 (100) 367
24 1 647 3 600 10,0(100) 10,0(100) 420
27 1 849 3 600 10,0 (100) 10,0 (100) 472
30 2 043 3 600 10,0 (100) 10,0 (100) 524
1000 1020 12,9 3 366 6 500 5,5(55) 7,5 (75) 109
б 732 6 500 5,5(55) 7,5 (75) 218
7,5 732 5 100 5,5(55) 7,5 (75) 214
9 1 098 6 500 5,5(55) 7,5 (75) 327
12 1463 6 500 5,5(55) 7,5 (75) 437
1000 1020 12,9 15 1460 5 100 5,5(55) 7,5 (75) 428
18 1755 5 100 5,5(55) 7,5 (75) 514
21 2 044 5 100 5,5(55) 7,5 (75) 600
24 2 332 5 100 5,5(55) 7,5 (75) 686
27 2 619 5 100 5,5(55) 7,5 (75) 772
30 2 895 5 100 5,5(55) 7,5 (75) 857
16 3 366 6 500 6,4(64) 7,5 (75) 134
б 732 6 500 6,4(64) 7,5 (75) 269
7,5 732 5 100 6,4(64) 7,5 (75) 265
9 1098 6 500 6,4(64) 7,5 (75) 410
12 1463 6 500 6,4(64) 7,5 (75) 540
15 1460 5 100 6,4(64) 7,5 (75) 530
18 1755 5 100 6,4(64) 7,5 (75) 635
21 2 044 5 100 6,4(64) 7,5 (75) 741
24 2 332 5 100 6,4(64) 7,5 (75) 853
27 2 619 5 100 6,4(64) 7,5 (75) 953
30 2 895 5 100 6,4(64) 7,5 (75) 1 060
18,4 3 366 6 500 7,5 (75) 10,0(100) 153
б 732 6 500 7,5 (75) 10,0(100) 307
7,5 732 5 100 7,5 (75) 10,0 (100) 301
9 1098 6 500 7,5 (75) 10,0 (100) 463
12 1463 6 500 7,5 (75) 10,0 (100) 618
15 1460 5 100 7,5 (75) 10,0(100) 606
18 1755 5 100 7,5 (75) 10,0(100) 726
21 2 044 5 100 7,5 (75) 10,0(100) 847
24 2 332 5 100 7,5 (75) 10,0(100) 970
27 2 619 5 100 7,5 (75) 10,0 (100) 1 091
30 2 895 5 100 7,5 (75) 10,0 (100) 1215
21,5 3 366 6 500 10,0 (100) 10,0 (100) 176
б 732 6 500 10,0(100) 10,0(100) 356
7,5 732 5 100 10,0(100) 10,0(100) 354
9 1098 6 500 10,0(100) 10,0(100) 537
12 1463 6 500 10,0(100) 10,0(100) 717
15 1460 5 100 10,0 (100) 10,0 (100) 708
18 1755 5 100 10,0 (100) 10,0 (100) 846
21 2 044 5 100 10,0 (100) 10,0 (100) 987
24 2 332 5 100 10,0(100) 10,0(100) 1129
27 2 619 5 100 10,0(100) 10,0(100) 1271
30 2 895 5 100 10,0 (100) 10,0 (100) 1415
1200 1220 15,4 3 439 7 800 5,5(55) 7,5 (75) 185
б 879 7 800 5,5(55) 7,5 (75) 373
7,5 875 6 100 5,5(55) 7,5 (75) 366
9 1317 7 800 5,5(55) 7,5 (75) 560
12 1755 7 800 5,5(55) 7,5 (75) 749
15 1746 6 100 5,5(55) 7,5 (75) 732
18 2 099 7100 5,5(55) 5,5(55) 877
21 2 446 7100 5,5(55) 7,5 (75) 1 023
24 2 789 7100 5,5(55) 7,5 (75) 1170
27 3 132 7100 5,5(55) 7,5 (75) 1317
30 3 463 6 100 5,5(55) 7,5 (75) 1464
19,1 3 439 7 800 7,5 (75) 7,5 (75) 228
б 879 7 800 7,5 (75) 7,5 (75) 460
7,5 875 6 100 7,5 (75) 7,5 (75) 453
9 1317 7 800 7,5 (75) 7,5 (75) 692
12 1755 7 800 7,5 (75) 7,5 (75) 924
15 1746 6 100 7,5 (75) 7,5 (75) 906
18 2 099 7100 7,5 (75) 7,5 (75) 1 082
21 2 446 7100 7,5 (75) 7,5 (75) 1263
20,5 24 2 789 7100 7,5 (75) 7,5 (75) 1 556
19,1 27 3 132 7100 7,5 (75) 7,5 (75) 1626
30 3 463 6 100 7,5 (75) 7,5 (75) 1812
20,5 18 2 099 7100 7,5 (75) 7,5 (75) 1160
21 2 446 7100 7,5 (75) 7,5 (75) 1350
24 2 789 7100 7,5 (75) 7,5 (75) 1556
27 3 132 7100 7,5 (75) 7,5 (75) 1743
1200 1220 22 3 439 7 800 7,5 (75) 10,0 (100) 262
б 879 7 800 7,5 (75) 10,0(100) 528
7,5 875 6 100 7,5 (75) 10,0(100) 516
9 1317 7 800 7,5 (75) 10,0(100) 794
12 1755 7 800 7,5 (75) 10,0(100) 1063
15 1746 6 100 7,5 (75) 10,0 (100) 1039
18 2 099 7100 7,5 (75) 10,0(100) 1244
21 2 446 7100 7,5 (75) 10,0(100) 1451
24 2 789 7100 7,5 (75) 10,0(100) 1661
27 3 132 7100 7,5 (75) 10,0(100) 1870
30 3 463 6 100 7,5 (75) 10,0 (100) 2 085
1400 1420 19,5 3 502 8 900 5,5(55) 7,5 (75) 311
б 1 004 8 900 5,5(55) 7,5 (75) 625
7,5 1019 7100 5,5(55) 7,5 (75) 637
9 1505 8 900 5,5(55) 7,5 (75) 952
12 2 005 8 900 5,5(55) 7,5 (75) 1255
15 2 033 7100 5,5(55) 7,5 (75) 1 274
18 2 443 7100 5,5(55) 7,5 (75) 1501
21 2 846 7100 5,5(55) 7,5 (75) 1751
24 3 246 7100 5,5(55) 7,5 (75) 2 002
27 3 647 7100 5,5(55) 7,5 (75) 2 254
30 4 032 7100 5,5(55) 7,5 (75) 2 546
23,2 3 502 8 900 6,4(64) 7,5 (75) 366
б 1 004 8 900 6,4(64) 7,5 (75) 738
7,5 1019 7100 6,4(64) 7,5 (75) 744
9 1505 8 900 6,4(64) 7,5 (75) 1111
12 2 005 8 900 6,4(64) 7,5 (75) 1484
15 2 033 7100 6,4(64) 7,5 (75) 1488
30 4 032 7100 6,4(64) 7,5 (75) 2 976
24,3 3 502 8 900 7,5 (75) 7,5 (75) 385
б 1004 8 900 7,5 (75) 7,5 (75) 775
7,5 1019 7100 7,5 (75) 7,5 (75) 781
9 1505 8 900 7,5 (75) 7,5 (75) 1166
12 2 005 8 900 7,5 (75) 10,0 (100) 1 559
15 2 033 7100 7,5 (75) 10,0 (100) 1 563
18 2 443 7100 7,5 (75) 7,5 (75) 1 863
21 2 846 7100 7,5 (75) 7,5 (75) 2175
24 3 246 7100 7,5 (75) 7,5 (75) 2 487
27 3 647 7100 7,5 (75) 7,5 (75) 2 800
30 4 032 7100 7,5 (75) 7,5 (75) 3 125
26,7 3 502 8 900 7,5 (75) 10,0(100) 420
б 1004 8 900 7,5 (75) 10,0(100) 847
7,5 1019 7100 7,5 (75) 10,0(100) 845
9 1 505 8 900 7,5 (75) 10,0(100) 1276
12 2 005 8 900 7,5 (75) 10,0 (100) 1709
15 2 033 7100 7,5 (75) 10,0 (100) 1700
18 2 443 7100 7,5 (75) 10,0 (100) 2 040
21 2 846 7100 7,5 (75) 10,0 (100) 2 382
24 3 246 7100 7,5 (75) 10,0(100) 2 723
27 3 647 7100 7,5 (75) 10,0(100) 3 065
30 4 032 7100 7,5 (75) 10,0(100) 3 410
31,9 3 502 8 900 10,0 (100) 10,0 (100) 495
б 1004 8 900 10,0(100) 10,0 (100) 1 003
7,5 1019 7100 10,0(100) 10,0 (100) 1 000
9 1505 8 900 10,0(100) 10,0(100) 1 514
12 2 005 8 900 10,0(100) 10,0(100) 2 025
15 2 033 7100 10,0 (100) 10,0 (100) 2 016
30 4 032 7100 10,0 (100) 10,0(100) 4 051
