Отвод крутоизогнутый ТУ 51-467-89



Отводы крутоизогнутые, стальные приварные наружным диаметром до 530 мм на условное давление (Ру) свыше 10 МПа (100 кг/см2) до 28 МПа (280 кг/см2), предназначены для предприятий нефтегазохимического комплекса, соединения труб технологических трубопроводов, при эксплуатации в интервале температур от минус 60 °С до плюс 150 °С.

Отводы изготавливаются из бесшовных труб по ТУ 14-3-1128-82, ТУ 14-3-460-75, ТУ 14-3-1760-91, ТУ 14-3-1618-89, ТУ 14-3-251-74

Обозначение при заказе отвода с углом поворота 90° наружным диаметром 219 мм, толщиной стенки 14 мм на давление 16 МПа, из стали 09Г2С, при коэффициенте условий работы 0,6, хладостойкого исполнения:
  • Отвод 90° 219х14-16-0,6-О9Г2С-Х ТУ 1469-007
Он же, с внутренней расточкой для стыковки с трубой 219 х 8:
  • Отвод 90° 219x14/8-16-0,6-О9Г2С-Х ТУ 1469-007

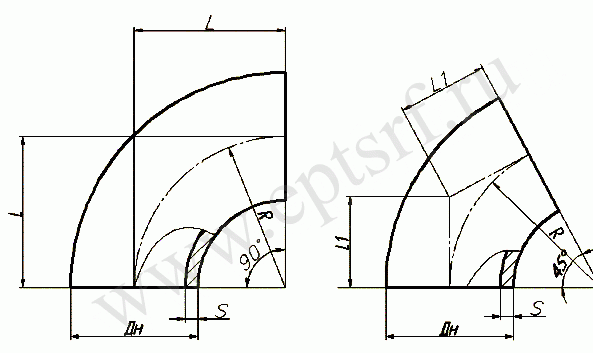

Условный проход, Ду Дн, (мм) L=R, (мм) L1 , (мм) Условное давление, (МПа) Толщина стенки (S), мм для стали Масса, (кг)
20 09Г2С 14Г2АФ
0.6 0.75 0.6 0.75 0.6 0.75 90° 45°
50 57 75 31 12,5 4,0 4,0 4,0 4,0 4,0 4,0 0,62 0,31
16,0   4,0 4,0 4,0 4,0 4,0 0,62 0,31
(4,5)           0,69 0,34
25,0           4,0 0,62 0,31
      5,0 5,0   0,75 0,38
  6,0 6,0       0,89 0,44
(6,5)           0,95 0,48
28,0           5,0 0,75 0,38
      (5,5)     0,82 0,41
  6,0     6,0   0,89 0,44
    (6,5)       0,95 0,48
70 76 100 41 12,5   4,0 4,0 4,0 4,0 4,0 1,20 0,60
(4,5)           1,30 0,65
16,0       4,0 4,0 4,0 1,20 0,60
  (4,5)         1,30 0,65
    5,0       1,40 0,70
6,0           1,70 0,85
25,0           (5,5) 1,60 0,80
      (6,5)     1,80 0,90
  7,0     7,0   2,00 1,00
28,0           6,0 1,70 0,85
      7,0     2,00 1,00
        7,5   2,10 1,05
80 89 120 50 12,5   4,0   4,0 4,0 4,0 1,60 0,80
    (4,5)       1,75 0,90
(5,5)           2,10 1,05
16,0           4,0 1,60 0,80
      (4,5)     1,75 0,90
        5,0   1,95 1,00
  (5,5)         2,10 1,05
    6,0       2,30 1,15
(6,5)           2,50 1,25
25,0           (6,5) 2,50 1,25
      (7,5)     2,80 1,40
  8,0     8,0   3,00 1,50
28,0           (7,0) 2,70 1,35
      8,0     3,00 1,50
  (9,0)     (9,0)   3,30 1,70
100 108 150 62 12,5           4,0 2,40 1,20
      (4,5)     2,70 1,20
  5,0     5,0   3,00 1,50
    (5,5)       3,30 1,60
6,0           3,55 1,80
108 150 62 16,0           5,0 3,00 1,50
      (5,5)     3,30 1,60
        6,0   3,55 1,80
  (6,5)         3,80 1,90
    (7,0)       4,10 2,05
8,0           4,65 2,30
25,0           (7,5) 4,40 2,20
      (8,5)     4,90 2,50
        (9,5)   5,40 2,70
28,0           (8,5) 4,90 2,50

ПРИМЕЧАНИЕ:
Отводы, размеры которых указаны в (), поставляются по согласованию с «ЗАКАЗЧИКОМ»

Условный проход, Ду Дн, (мм) L=R, (мм) L1 , (мм) Условное давление, (МПа) Толщина стенки (S), мм для стали Масса, (кг)
20 09Г2С 14Г2АФ
0.6 0.75 0.6 0.75 0.6 0.75 90° 45°
100 114 150 62 12,5           (4,0) 2,60 1,30
      5,0 5,0   3,20 1,60
  (5,5)         3,50 1,70
    6,0       3,80 1,90
7,0           4,40 2,20
16,0           (5,5) 3,50 1,75
      6,0     3,80 1,90
        (6,5)   4,00 2,00
  7,0         4,40 2,20
    (7,5)       4,60 2,30
(8,5)           5,20 2,60
25,0           (8,0) 4,90 2,50
      (9,5)     5,80 2,90
        (10,0)   6,00 3,00
  (11,0)         6,60 3,30
    12,0       7,10 3,50
28,0           9,0 5,50 2,75
      (11,0)     6,60 3,30
  12,0     12,0   7,10 3,50
125 133 190 79 12,5           5,0 4,70 2,35
      (5,5)     5,20 2,60
  6,0     6,0   5,60 2,80
    (6,5)       6,00 3,00
(7,5)           6,90 3,50
16,0           6,0 5,60 2,80
      (7,0)     6,50 3,20
  (7,5)     (7,5)   6,90 3,50
    8,5       7,80 3,90
(9,5)           8,60 4,30
25,0           (9,5) 8,60 4,30
      11,0     9,90 4,90
  (12,0)     (12,0)   10,70 5,30
28,0           11,0 9,90 4,95
      (12,0)     10,70 5,30
        (13,0)   11,50 5,75
150 159 225 93 12,5           (5,5) 7,40 3,70
      (6,5)     8,60 4,30
        7,0   9,30 4,60
  (7,5)         9,90 4,90
    8,0       10,50 5,30
9,0           11,80 5,90
16,0           7,0 9,30 4,65
      8,0     10,50 5,30
        9,0   11,80 5,90
  (9,5)         12,40 6,20
    10,0       13,00 6,50
12,0           15,40 7,70
25,0           (11,0) 14,20 7,10
      (13,0)     16,50 8,30
        (14,0)   17,70 8,85
28,0           (13,0) 16,50 8,30
      (14,0)     17,70 8,80


Условный проход, Ду Дн, (мм) L=R, (мм) L1 , (мм) Условное давление, (МПа) Толщина стенки (S), мм для стали Масса, (кг)
20 09Г2С 14Г2АФ
0.6 0.75 0.6 0.75 0.6 0.75 90° 45°
150 168 225 93 12,5           6,0 8,50 4,25
      (7,0)     9,80 4,90
        (7,5)   10,50 5,25
  8,0         11,20 5,60
    (8,5)       11,80 5,90
(9,5)           13,10 6,60
16,0           (7,5) 10,50 5,25
      (8,5)     11,80 5,90
        (9,5)   13,10 6,60
  10,0         13,80 6,90
    (11,0)       15,00 7,50
(13,0)           17,60 8,80
25,0           12,0 16,30 8,20
      (14,0)     18,80 9,40
28,0           (14,0) 18,80 9,40
200 219 300 124 12,5           8,0 19,60 9,80
      9,0     22,00 11,00
        (9,5)   23,10 11,60
  10,0         24,30 12,10
    (11,0)       26,60 13,30
(13,0)           32,60 16,30
16,0           10,0 24,30 12,10
      12,0 12,0   28,90 14,40
  (13,0)         32,60 16,30
    (14,0)       33,30 16,70
250 273 375 155 12,5           9,5 36,40 18,20
      (11,0)     41,90 20,90
        12,0   45,50 22,75
  (13,0)         49,10 24,50
    14,0       52,70 26,30
16,0           12,0 45,50 22,75
      14,0     52,70 26,30
300 325 450 186 12,5           12,0 65,50 32,70
      (13)     70,70 35,30
        (14,0)   75,90 37,90
350 377 525 217 12,5           13,0 96,20 48,10

ПРИМЕЧАНИЕ:
Отводы, размеры которых указаны в (), поставляются по согласованию с «ЗАКАЗЧИКОМ»
