Переход эксцентрический ТУ 1468-030-20872280-2002

Переходы концентрические и эксцентрические стальные бесшовные приварные предназначены для соединения труб при строительстве трубопроводов различного назначения, включая подконтрольные органам Ростехнадзора России с условным давлением PN (Ру) до 16 МПа и температуре от -70°С до +600°С.

Конструкция и размеры переходов соответствуют требованиям ГОСТ 17378-2001.

Допускается изготавление переходов с другими типоразмерами.

Материал: сталь марок 08Х18Н10Т, 10Х17Н13М2Т, 12Х18Н10Т,15Х5М.
Метод изготовления: штамповка.

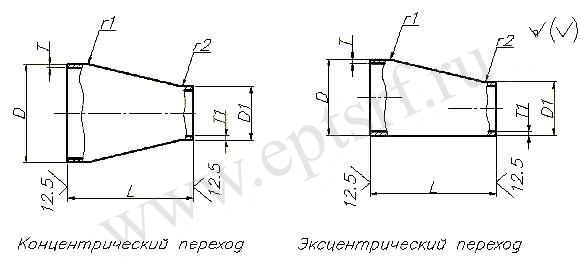

Переходы исполнения 1





Условный диаметр DN

Наружный диаметр D

Толщина стенки T

Наружный диаметр D1

Толщина стенки T1

L

50

60,3

2,9

33,7

2,3

76

4,0

3,2

5,6

4,5

50

60,3

2,9

42,4

2,6

76

4,0

3,6

5,6

5,0

50

60,3

2,9

48,3

2,6

76

4,0

3,6

5,6

5,0

65

76,1

2,9

60,3

2,9

89

5,0

4,0

7,1

5,6

80

88,9

3,2

60,3

2,9

89

5,6

4,0

8,0

5,6

80

88,9

3,2

76,1

2,9

89

5,6

5,0

8,0

7,1

100

114,3

3,6

88,9

3,2

102

6,3

5,6

8,8

8,0

125

139,7

4,0

88,9

3,2

127

6,3

5,6

10,0

8,0

125

139,7

4,0

114,3

3,6

127

6,3

6,3

10,0

8,8

Переходы исполнения 2 эксцентрические



Условный диаметр DN

Наружный диаметр D

Толщина стенки T

Наружный диаметр D1

Толщина стенки T1

L

32

38

2,0

32

2,0

30

3,0

3,0

4,0

4,0

40

45

2,5

38

2,0

30

4,0

4,0

80

89

3,5

76

3,5

75

6,0

5,0

100

108

4,0

89

3,5

80

5,0

5,0

6,0

6,0

100

114

6,0

89

6,0

80

8,0

8,0

150

159

4,5

108

4,0

130

8,0

6,0

200

219

6,0

159

4,5

140

10,0

8,0

250

273

7,0

219

6,0

180

10,0

8,0

12,0

10,0

14,0

12,0

300

325

10,0

273

10,0

180

12,0

12,0

14,0

12,0

350

377

10,0

325

8,0

220

12,0

10,0

14,0

12,0

400

426

10,0

377

10,0

220

12,0

12,0

14,0

14,0

16,0

16,0

500

530

12,0

426

10,0

300

14,0

12,0
