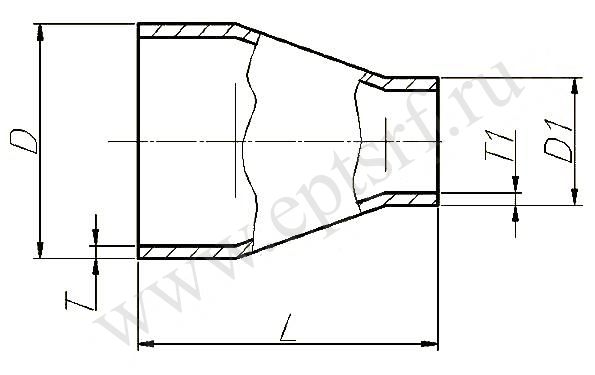

Переход концентрический DIN 2616


Технические условия: DIN 2609
Материал: Сталь St 37 DIN 1629
Условный проход D, мм T, мм Т1, мм S1, мм L, мм Масса, кг
Dy, мм Dy1, мм
20 15 26,9 2,3 21,3 2,0 38 0,05
25 15 33,7 2,6 21,3 2,0 50 0,11
20 2,6 26,9 2,3 0,11
32 15 42,4 2,6 21,3 2,0 50 0,13
20 2,6 26,9 2,3 0,13
25 2,6 33,7 2,6 0,13
40 15 48,3 2,6 21,3 2,0 64 0,19
20 2,6 26,9 2,3 0,19
25 2,6 33,7 2,6 0,19
32 2,6 42,4 2,6 0,19
50 20 60,3 2,9 26,9 2,3 76 0,31
25 2,9 33,7 2,6 0,31
32 2,9 42,4 2,6 0,31
40 2,9 48,3 2,6 0,31
65 25 76,1 2,9 33,7 2,6 90 0,47
32 2,9 42,4 2,6 0,47
40 2,9 48,3 2,6 0,47
50 2,9 60,3 2,9 0,47
80 32 88,9 3,2 42,4 2,6 90 0,6
40 3,2 48,3 2,6 0,6
50 3,2 60,3 2,9 0,6
65 3,2 76,1 2,9 0,6
100 40 101,6 3,6 48,3 2,6 100 0,9
50 3,6 60,3 2,9 0,9
65 3,6 76,1 2,9 0,9
80 3,6 88,9 3,2 0,9
40 114,3 3,6 48,3 2,6 1,0
50 3,6 60,3 29 1,0
65 3,6 76,1 2,9 1,0
80 3,6 88,9 3,2 1,0
125 50 139,7 4,0 60,3 2,9 127 1,7
65 4,0 76,1 2,9 1,7
80 4,0 88,9 3,2 1,7
100 4,0 101,6 3,6 1,7
100 4,0 114,3 3,6 1,7
150 65 168,3 4,5 76,1 2,9 140 2,5
80 4,5 88,9 3,2 2,5
100 45 114,3 3,6 2,5
125 4,5 139,7 4,0 2,5
200 100 219,1 6,3 114,3 3,6 152 5,1
125 6,3 139,7 4,0 5,1
150 6,3 168,3 4,5 5,1
250 125 273 6,3 139,7 4,0 178 7,4
150 6,3 168,3 4,5 7,4
200 6,3 219,1 6,3 7,4
300 200 323,9
7,1 219,1 6,3 203 11,0
250 7,1 273 6,3 11,0
