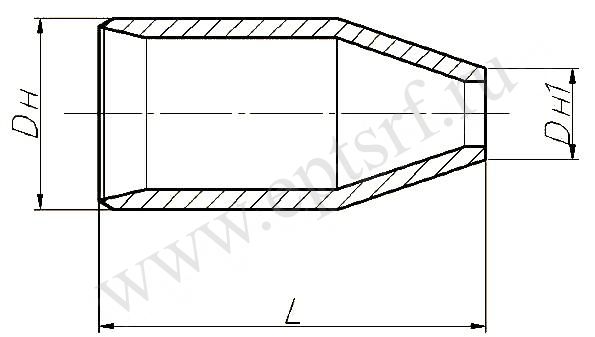

Переход концентрический ОСТ 108.318.13-82


Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.318.13-82 в нескольких исполнениях.

Материал: 15ГС ТУ 14-3Р-55

Условия эксплуатации:

  • p=23,54 МПа (240 кгс/см2), t=250°С



Исп. Dн1 Наружный диаметр и толщина стенки присоед. труб Наружный диаметр и толщина стенки присоед. труб L Масса, кг
01 150 100 194 133 194х17 133х13 300 34,3
02 175 100 219 133 219х19 133х13 340 43,3
03 175 150 219 194 219х19 194х17 250 30,1
04 225 150 273 194 273х24 194х17 360 80,5
05 225 175 273 219 273х24 219х19 340 76,0
06 250 175 325 219 325х28 219х19 500 130,0
07 250 225 325 273 325х28 273х24 350 91,0
08 300 175 377 219 377х32 219х19 540 174,0
09 300 225 377 273 377х32 273х24 480 155,0
10 300 250 377 325 377х32 325х28 400 130,0
11 350 300 426 377 426х36 377х32 400 170,0
  • p=23,54 МПа (240 кгс/см2), t=250°С
  • p=18,14 МПа (185 кгс/см2), t=215°С


Исп. Dн1 Наружный диаметр и толщина стенки присоед. труб Наружный диаметр и толщина стенки присоед. труб L Масса, кг
12 100 65 133 76 133х13 76х9 260 14,1
  • p=-18,14 МПа (185 кгс/см2), t=215°С



Исп. Dн1 Наружный диаметр и толщина стенки присоед. труб Наружный диаметр и толщина стенки присоед. труб L Масса, кг
13 150 100 194 133 194х15 133х13 300 34,3
14 175 100 219 133 219х16 133х13 340 34,1
15 175 150 219 194 219х16 194х15 250 25,1
16 225 150 273 194 273х20 194х15 360 56,6
17 225 175 273 219 273х20 219х16 340 53,5
18 250 175 325 219 325х22 219х16 500 109,5
19 250 225 325 273 325х22 273х20 350 76,6
20 300 175 377 219 377х26 219х16 540 156,9
21 300 225 377 273 377х26 273х20 480 139,5
22 300 250 377 325 377х26 325х22 400 116,3
