Переход концентрический ОСТ 108.318.22-82

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ
ЭЛЕКТРОСТАНЦИЙ
ТИПЫ, КОНСТРУКЦИЯ, РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ПАРАМЕТРЫ:
р = 4,02 МПа (41 кгс/см2), t = 545 °С
ПЕРЕХОДЫ ДЛЯ ПАРОПРОВОДОВ ТЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
ОСТ 108.318.22-82

Срок действия стандартов не ограничен в соответствии
с указанием Госстандарта РФ № 1/28-332 от 15.02.94

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
СОГЛАСОВАН с Главным управлением по проектированию и научно-исследовательским работам Министерства энергетики и электрификации СССР
Л.М. ВОРОНИН
Отраслевые стандарты
на детали и сборочные единицы
с расчетным ресурсом 200 тыс. ч
ОСТ 108.318.22-82
ОТРАСЛЕВОЙ СТАНДАРТ

1. Настоящий стандарт распространяется на обжатые переходы, изготовляемые из труб, для паропроводов тепловых электростанций.
Стандарт устанавливает конструкцию и основные размеры обжатых переходов для паропроводов с абсолютным давлением пара р = 4,02 МПа (41 кгс/см2)
и температурой t = 545 °С.

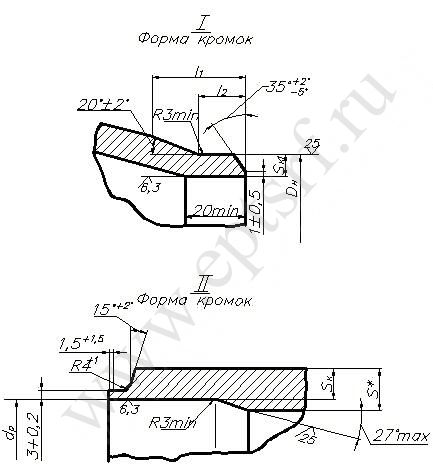

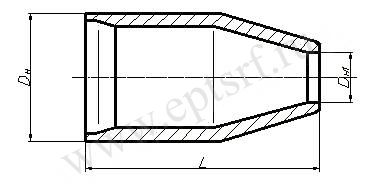

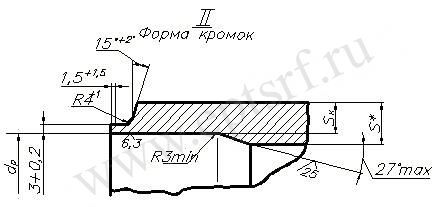

2. Конструкция, размеры и марка стали должны соответствовать указанным на черт. 1 - 4 и в таблице.
3. Технические требования к разделке подготовленных под сварку кромок переходов - по ОСТ 108.940.02.
4. При длине обточки l1, превышающей 50 мм, допускается заканчивать обточку под углом 45°.
5. Рекомендуемые размеры прямых участков l2 уточняются при разработке технологического процесса.
Допускается изготовление подкатанной части без прямых участков.
6. Остальные технические требования - по ОСТ 24.125.60.
7. Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.
8. Пример условного обозначения перехода исполнения 05 с условными проходами Dy = 400 мм, dy = 250 мм:

ПЕРЕХОД 400×250 05 ОСТ 108.318.22.

9. Пример маркировки: 05 ОСТ 108.318.22




Исп.

Черт.

Усл. пр.

Наружный диаметр и толщина стенки присоед. труб

DH٭

DH1

dp

dp1

S

S

L

l2

Материал

(марка ТУ)

Масса, кг

I

II

Dy

dy

Ном.

Пред откл

Ном.

Пред откл

Ном.

Пред откл

Не
менее

Ном.

Пред откл

(01)

2


4

100

50

108×6

57×3.5

108

57

+2

-1

97

+0.54

50

+0.39

22

4.6

3.2

250

±5

12

15×1М1Ф ТУ 14-3-460

11.9

02

3

150

100

159×8

108×6

159

108

144

+0.63

97

+0.54

13

5.8

4.6

230

15

12×1МФ ТУ 14-3-460

11.5

03

1

250

150

273×13

159×8

273

159

248

+0.72

144

+0.63

22

9.9

5.8

420

61.0

04

350

250

377×17

273×13

377

273

+4

-1

345

+0.89

248

+0.72

17

13.0

9.9

440

74.0

05

400

426×19

426

390

24

14.7

510

129.0

06

350

377×17

377

345

+0.89

13.0

350

17

89.1

07

450

250

465×22

273×13

465

273

424

+0.97

248

+0.72

27

16.3

9.9

600

15

187.3

08

350

377×17

377

345

+0.89

13.

400

17

124.8

09

400

426×19

426

390

14.7

390

121.7

10

500

530×22

530

484

40

17.0

469

15×1М1Ф ТУ 3-923

221.7

11

450

465×22

465

424

+0.97

16.3

400

20

192.8
