Переход концентрический ОСТ 108.450.102-82

ПЕРЕХОД ТОЧЕНЫЙ ДЛЯ ПАРОПРОВОДОВ ТЭС ОСТ 108.450.102-82

Материал: 12Х1МФ
p = 9,81 МПа (100 кгс/см2) и температурой t = 540 °С

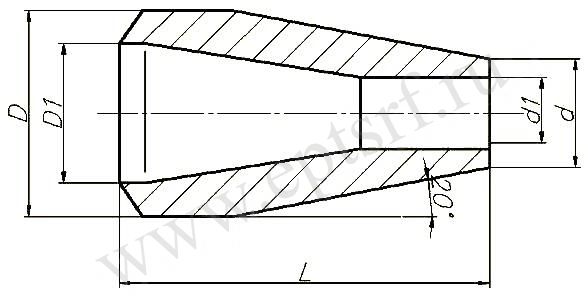

Конструкция и размеры перехода.

Конструкция и размеры перехода должны соответствовать указанным на чертеже. Масса перехода 2,95 кг.

Остальные технические требования - по ОСТ 108.030.113 и ОСТ 24.125.60.

Пример условного обозначения перехода с условными проходами Dy = 65 мм, Dy1 = 20 мм:

ПЕРЕХОД 65*20 ОСТ 108.450.102.
