Переход концентрический ОСТ 36-22-77

Краткая техническая характеристика:

Условное давление, PN (Ру), МПа	<= 2,5
Наружный диаметр, Dн, мм	530-1620
Температура, t°C	От минус 30°С до плюс 300°С
Материал	Ст3сп, 20, 09Г2С

Переходы сварные предназначаются для соединения труб из углеродистой стали при строительстве технологических трубопроводов, в том числе трубопроводов, на которые распространяются "Правила" Гостехнадзора, на предприятиях химической, нефтехимической, нефтяной, металлургической и др. отраслей промышленности.

Стандарт распространяется на переходы концентрические и эксцентрические из углеродистой стали.

Пример условного обозначения перехода Dн=530мм, dн=426 мм и S=12 из ст.ВСт3СП:

Концентрические - Переход КПС 530х426х12 Вст3СП ОСТ 36-22-77;
Эксцентрические - Переход ЭПС 530х426х12 ВСт3СП ОСТ 36-22-77.

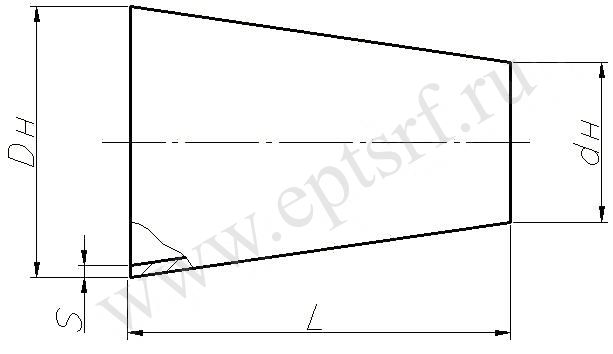

Dу, мм	Dн, мм	dн, мм	Т, мм	L, мм	Pу, МПа (кгс/см2), не более для сред		Масса, кг
Dу, мм	Dн, мм	dн, мм	Т, мм	L, мм	неагрессивных	среднеагрессивных	Масса, кг
500	530	325	7	500	1,6 (16)	1,0 (10)	37
			8		2,5 (25)	-	42
			12		-	2,5 (25)	63
		426	7		1,6 (16)	1,0 (10)	41
			8		2,5 (25)	-	47
			12		-	2,5 (25)	69
600	630	426	7	500	1,6 (16)	1,0 (10)	46
			10		2,5 (25)	1,6 (16)	65
			12		-	2,5 (25)	78
		530	7		1,6 (16)	1,0 (10)	50
			10		2,5 (25)	1,6 (16)	70
			12		-	2,5 (25)	81
800	820	530	8	600	1,6 (16)	1,0 (10)	81
			10		2,5 (25)	1,6 (16)	101
			14		-	2,5 (25)	141
		630	8		1,6 (16)	1,0 (10)	86
			10		2,5 (25)	1,6 (16)	107
			14		-	2,5 (25)	150
1000	1020	630	8	600	1,0 (10)	0,63 (6,3)	101
			10		1,6 (16)	1,0 (10)	126
			15		2,5 (25)	1,6 (16)	189
		820	8		1,0 (10)	0,63 (6,3)	109
			10		1,6 (16)	1,0 (10)	136
			15		2,5 (25)	1,6 (16)	203
1200	1220	820	9	700	1,0 (10)	0,63 (6,3)	163
			12		1,6 (16)	1,0 (10)	217
			15		-	1,6 (16)	270
		1020	9		1,0 (10)	0,63 (6,3)	174
			12		1,6 (16)	1,0 (10)	231
			15		-	1,6 (16)	288
1400	1420	1020	10	800	1,0 (10)	0,63 (6,3)	245
		1020	14		1,6 (16)	1,0 (10)	343
		1220	10		1,0 (10)	0,63 (6,3)	260
		1220	14		1,6 (16)	1,0 (10)	363
