Переход концентрический ТУ 1468-030-20872280-2002


Детали трубопроводов бесшовные приварные.


Детали трубопроводов стальные бесшовные приварные по ТУ 1468-030-20872280-2002 предназначены для соединения труб технологических трубопроводов с условным давлением PN (Ру) до 16МПа и температурой от минус 196°С до +600.

Материал: сталь марок 10, 20, 10Г2, 09Г2С, 15Х5М, 15Х5ВФ, 15ХМ, 15Х1М1Ф, 12Х1МФ, 12Х18Н12Т, 08Х18Н10Т, 12Х18Н9Т, 12Х18Н10Т, 08Х18Н12Т, 10Х17Н13М2Т и др. согласно ТУ 1468-020-20872280-2004.

Допускается изготовление из других марок сталей.

Обозначения:

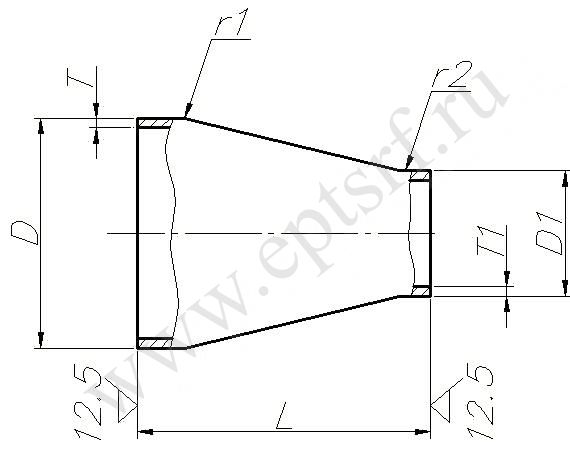

DN - Условный проход;
D – больший наружный диаметр торцов переходов;
T - толщина стенки перехода на торцах диаметра D;
D1 – меньший наружный диаметр торцов переходов;
T1 - толщина стенки перехода на торцах диаметра D1;
L – размер между центрами торцов переходов.

Примеры условных обозначений:

- переход концентрический D =114,0 мм, Т=9,0 мм, D1=89,0 мм, T1=6,0 мм из стали 20 для трубопроводов, подконтрольных органам надзора:
Переход К-114х9 - 89х6   ТУ 1468-030-20872280-2002;
- переход концентрический D =114,0 мм, Т=9,0 мм, D1=89,0 мм, T1=6,0 мм из стали 09Г2С:
Переход К-114х9 - 89х6 -09Г2С  ТУ 1468-030-20872280-2002;
- переход концентрический D =114,0 мм, Т=9,0 мм, D1=89,0 мм, T1=6,0 мм из стали 12Х18Н10Т:
Переход К-114х9 - 89х6 -12Х18Н10Т  ТУ 1468-030-20872280-2002.

Конструкция и размеры тройников, переходов и заглушек по ТУ 1468-030-20872280-2002 соответствуют  ГОСТ 17376-2001, ГОСТ 17378-2001, ГОСТ 17379-2001.

Технические характеристики

Переходы концентрические исполнения 1

DN D, мм T, мм D1, мм T1, мм L, мм
20 26.9 2,0
3,2
4,0
21,3 2.0
3.2
4.0
38
25 33,7 2,3
3,2
4,5
2,0
3,2
4,0
51
50 60,3 2,9
4,0
5,6
33,7 2,3
3,2
4,5
76
2,9
4,0
5,6
42,4 2,6
3,6
5,0
2,9
4,0
5,6
48,3 2,6
3,6
5,0
65 76,1 2,9
5,0
7,1
48,3 2,9
4,0
5,6
89
2,9
5,0
7,1
60,3 2,9
4,0
5,6
80 88,9 3,2
5,6
8,0
60,3 2,9
4,0
5,6
89
3,2
5,6
8,0
76,1 2,9
5,0
7,1
100 114,3 3,6
6,3
8,8
88,9 3,2
5,6
8,0
102
125 139,7 4,0
6,3
10,0
88,9 3,2
5,6
8,0
127
125 139,7 4,0
6,3
10,0
114,3 3,6
6,3
8,8
127


Переходы  концентрические исполнения 2

DN D, мм T, мм D1, мм T1, мм L, мм
32 38 2,0
3,0
4,0
25 1,6
3,0
3,0
30
2,0
3,0
4,0
32 2,0
3,0
4,0
40 45 2,5
4,0
5,0
25 1,6
3,0
3,0
30
2,5
4,0
5,0
32 2,0
4,0
5,0
2,5
4,0
5,0
38 2,0
4,0
5,0
50 57 3,0
4,0
5,0
6,0
25 1,6
1,6
3,0
3,0
45
3,0
4,0
5,0
6,0
32 2,0
2,0
3,0
4,0
3,0
4,0
5,0
6,0
38 2,0
4,0
4,0
4,0
3,0
4,0
5,0
6,0
45 2,5
2,5
4,0
5,0
60
65 76 3,0
3,5
5,0
6,0
7,0
45 2,5
2,5
4,0
4,0
5,0
70
3,0
3,5
5,0
6,0
7,0
57 3,0
3,0
4,0
5,0
6,0
80 89 3,5
6,0
8,0
45 2,5
4,0
5,0
75
3,5
6,0
8,0
57 3,0
4,0
5,0
3,5
6,0
8,0
76 3,5
5,0
6,0
100 108 4,0
6,0
8,0
9,0
57 3,0
4,0
5,0
6,0
80
4,0
6,0
8,0
9,0
76 3,5
5,0
6,0
7,0
4,0
6
8
9
89 3,5
6,0
8,0
8,0
114 4,0
6,0
8,0
9,0
57 3,0
4,0
5,0
6,0
4,0
6,0
8,0
9,0
76 3,5
5,0
6,0
7,0
4,0
6,0
8,0
9,0
89 3,5
6,0
8,0
8,0
125 133 4,0
6,0
8,0
89 3,5
5,0
6,0
100
5,0
8,0
8,0
10,0
108 4,0
6,0
8,0
9,0
5,0
8,0
8,0
10,0
114 4,0
6,0
8,0
9,0
150 159 4,5
8,0
10,0
12,0
57 3,0
4,0
5,0
6,0
75
4,5
8,0
10,0
12,0
76 3,5
5,0
6,0
7,0
4,5
8,0
10,0
12,0
89 3,5
6,0
8,0
8,0
130
4,5
8,0
10,0
12,0
108 4,0
6,0
8,0
9,0
4,5
8,0
10,0
12,0
114 4,0
6,0
8,0
9,0
4,5
8,0
10,0
12,0
133 4,0
8,0
10,0
10,0
200 219 6,0
10,0
12,0
14,0
16,0
57 3,0
4,0
4,0
5,0
6,0
95
6,0
10,0
12,0
14,0
16,0
76 3,5
5,0
5,0
6,0
7,0
6,0
10,0
12,0
14,0
16,0
89 3,5
5,0
5,0
6,0
8,0
6,0
10,0
12,0
14,0
16,0
108 4,0
6,0
8,0
8,0
9,0
6,0
10,0
12,0
14,0
16,0
114 4,0
6,0
8,0
8,0
9,0
6,0
10,0
12,0
14,0
159 4,5
8,0
10,0
12,0
140
250 273 7,0
10,0
12,0
14,0
159 4,5
8,0
10,0
10,0
180
7,0
10,0
12,0
14,0
219 6,0
8,0
10,0
12,0
300 325 10,0
12,0
14,0
159 6,0
8,0
8,0
140
300 325 10,0
12,0
14,0
219 8,0
10,0
14,0
180
10,0
12,0
14,0
273 10,0
12,0
12,0
350 377 10,0
12,0
14,0
325 8,0
10,0
12,0
220
400 426 12,0
16,0
159 8,0
10,0
220
12,0
16,0
219 8,0
10,0
12,0
16,0
273 10,0
12,0
10,0
12,0
14,0
16,0
325 8,0
10,0
12,0
12,0
10,0
12,0
14,0
16,0
377 10,0
12,0
14,0
16,0
500 530 12,0
14,0
426 10,0
12,0
300
