Переход концентрический ТУ 3647-095-00148139-2000
- Ру > 10МПа (100кгс/см2)
- из стали 09Г2С ТУ3647-095-00148139 (взамен ТУ-39-905-83) , ТУ 1462-203-0147016
Переходы предназначены для предприятий нефтегазового комплекса при эксплуатации их в районах с холодным климатом.
Давление Ру свыше 10 МПа (100 кгс/см2) до 32 МПа (320 кгс/см2)
Материал:
Сталь 09 Г2С ГОСТ 8731 гр. В с дополнительными требованиями
20А, 20ХФ, 13ХФА и др. ГОСТ 5520, ТУ 14-3-1128, ТС 105-428
Техническиетребования по ТУ 3647-095-00148139, ТУ 1462-203-0147016
Пример условного обозначения перехода для присоединяемых труб 114×5 и 57×4 на Ру 12,5 МПа из стали 09Г2С:
Переход 114×5–57×4-12,5-09Г2С-ТУ3647-095-00148139

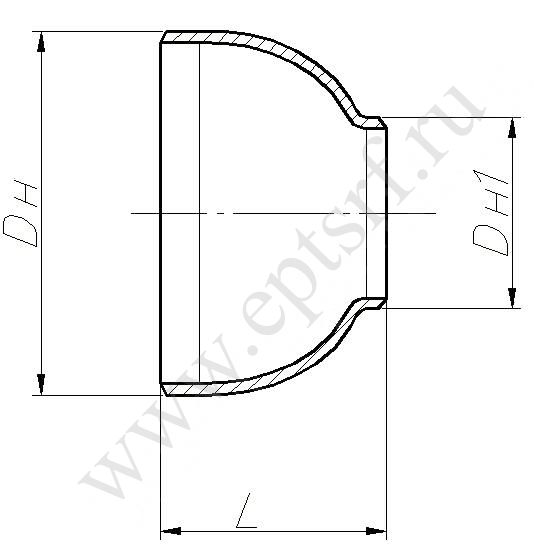

| Размеры присоединяемых труб | Размеры присоединяемых труб | Условное давление Ру, МПа | Наружный диаметр Dн | Наружный диаметр Dн1 | L | Масса, кг | Марка стали, стандарт на трубу или лист |
|---|---|---|---|---|---|---|---|
| 89x4 | 57x4 | 12,5 | диаметр 89 | диаметр 58 | 75 | 0,9 | сталь 09Г2С ТУ 14 -13-1128 |
| 89x5 | 57x4 | 16 | диаметр 89 | диаметр 58 | 75 | 0,9 | сталь 09Г2С ТУ 14 -13-1128 |
| 89x5 | 57x5 | 16 | диаметр 89 | диаметр 58 | 75 | 0,9 | сталь 09Г2С ТУ 14 -13-1128 |
| 89x6 | 57x4,5 | 16 | диаметр 89 | диаметр 58 | 75 | 0,9 | сталь 09Г2С ТУ 14 -13-1128 |
| 89x6 | 57x6 | 20 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x6 | 76x6 | 20 | диаметр 89 | диаметр 77 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x7 | 57x5 | 20 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x7 | 57x7 | 25 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x8 | 57x6 | 25 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x8 | 76x7 | 25 | диаметр 89 | диаметр 77 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x8 | 76x8 | 25 | диаметр 89 | диаметр 77 | 75 | 1,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 89x9 | 32x4 | 32 | диаметр 89 | диаметр 33 | 75 | 1,0 | сталь 09Г2С-14 ГОСТ 5520 |
| 89x9 | 57x4 | 16 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С-14 ГОСТ 5520 |
| 89x9 | 57x8 | 32 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С-14 ГОСТ 5520 |
| 89x10 | 57x8 | 32 | диаметр 89 | диаметр 58 | 75 | 1,5 | сталь 09Г2С-14 ГОСТ 5520 |
| 89x10 | 76x9 | 32 | диаметр 89 | диаметр 77 | 75 | 1,5 | сталь 09Г2С-14 ГОСТ 5520 |
| 108x6 | 32x4 | 16 | диаметр 108 | диаметр 33 | 80 | 1,6 | сталь 09Г2С-14 ГОСТ 5520 |
| 108x6 | 45x4 | 16 | диаметр 108 | диаметр 46 | 80 | 1,6 | сталь 09Г2С-14 ГОСТ 5520 |
| 108x6 | 57x4 | 16 | диаметр 108 | диаметр 58 | 80 | 1,4 | сталь 09Г2С-14 ГОСТ 5520 |
| 108x7 | 57x4,5 | 20 | диаметр 108 | диаметр 58 | 80 | 1,4 | сталь 09Г2С-14 ГОСТ 5520 |
| 108x7 | 89x6 | 20 | диаметр 108 | диаметр 90 | 80 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 108x8 | 89x6 | 20 | диаметр 108 | диаметр 90 | 80 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 108x9 | 57x5,5 | 25 | диаметр 108 | диаметр 58 | 80 | 1,6 | сталь 09Г2С-17 ГОСТ 5520 |
| 108x9 | 89x6 | 20 | диаметр 108 | диаметр 90 | 80 | 1,9 | сталь 09Г2С ТУ 14 -13-1128 |
| 114x5 | 57x4 | 12,5 | диаметр 114 | диаметр 58 | 60 | 1,4 | сталь 09Г2С-14 ГОСТ 5520 |
| 114x5 | 89x4 | 12,5 | диаметр 114 | диаметр 90 | 60 | 1,4 | сталь 09Г2С-14 ГОСТ 5520 |
| 114x6 | 57x4 | 16 | диаметр 114 | диаметр 58 | 60 | 1,3 | сталь 09Г2С-14 ГОСТ 5520 |
| 114x6 | 57x5 | 16 | диаметр 114 | диаметр 58 | 60 | 1,5 | сталь 09Г2С-14 ГОСТ 5520 |
| 114x6 | 89x5 | 16 | диаметр 114 | диаметр 90 | 60 | 1,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x7 | 57x5 | 16 | диаметр 114 | диаметр 58 | 60 | 1,5 | сталь 09Г2С-14 ГОСТ 5520 |
| 114x9 | 57x4,5 | 20 | диаметр 114 | диаметр 58 | 60 | 1,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x9 | 76x7 | 25 | диаметр 114 | диаметр 77 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x9 | 89x6 | 20 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x9 | 89x7 | 25 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x9 | 89x8 | 25 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x10 | 57x5 | 20 | диаметр 114 | диаметр 58 | 60 | 1,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x10 | 89x6 | 20 | диаметр 114 | диаметр 90 | 60 | 1,5 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x10 | 89x7 | 20 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x11 | 89x8 | 25 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x11 | 89x9 | 32 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 114x14 | 89x8 | 25 | диаметр 114 | диаметр 90 | 60 | 1,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x8 | 76x4 | 12,5 | диаметр 159 | диаметр 77 | 75 | 3,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x8 | 89x5 | 16 | диаметр 159 | диаметр 90 | 130 | 4,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x8 | 89x6 | 16 | диаметр 159 | диаметр 90 | 130 | 4,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x10 | 89x6 | 20 | диаметр 159 | диаметр 90 | 130 | 4,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x10 | 108x7 | 20 | диаметр 159 | диаметр 109 | 130 | 4,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x10 | 114x9 | 20 | диаметр 159 | диаметр 115 | 130 | 4,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 159x16 | 114x12 | 32 | диаметр 159 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x7 | 57x4 | 12,5 | диаметр 168 | диаметр 58 | 80 | 3,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x7 | 89x4 | 12,5 | диаметр 168 | диаметр 90 | 80 | 3,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x7 | 114x5 | 12,5 | диаметр 168 | диаметр 115 | 130 | 6,9 | сталь 09Г2С ГОСТ8731 гр. В |
| 168x7 | 133x6 | 12,5 | диаметр 168 | диаметр 134 | 130 | 6,9 | сталь 09Г2С ГОСТ8731 гр. В |
| 168x8 | 57x4 | 16 | диаметр 168 | диаметр 58 | 80 | 3,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x8 | 89x5 | 16 | диаметр 168 | диаметр 90 | 80 | 3,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x8 | 114x5 | 16 | диаметр 168 | диаметр 115 | 130 | 6,9 | cталь 09Г2С ГОСТ8731 гр. В |
| 168x8 | 133x7 | 16 | диаметр 168 | диаметр 134 | 130 | 6,9 | сталь 09Г2С ГОСТ8731 гр. В |
| 168x10 | 114x9 | 20 | диаметр 168 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x12 | 89x8 | 25 | диаметр 168 | диаметр 90 | 80 | 4,2 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x12 | 108x9 | 25 | диаметр 168 | диаметр 109 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x12 | 114x9 | 25 | диаметр 168 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x14 | 57x5 | 20 | диаметр 168 | диаметр 58 | 80 | 4,6 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x14 | 89x7 | 20 | диаметр 168 | диаметр 90 | 80 | 4,2 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x14 | 89x10 | 25 | диаметр 168 | диаметр 90 | 80 | 4,5 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x14 | 114x9 | 25 | диаметр 168 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x14 | 114x10 | 20 | диаметр 168 | диаметр 115 | 130 | 6,9 | сталь 09Г2С ГОСТ8731 гр. В |
| 168x14 | 133x12 | 20 | диаметр 168 | диаметр 134 | 130 | 6,9 | сталь 09Г2С ГОСТ8731 гр. В |
| 168x16 | 114x9 | 25 | диаметр 168 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x16 | 114x11 | 32 | диаметр 168 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x18 | 89x11 | 32 | диаметр 168 | диаметр 90 | 80 | 4,5 | сталь 09Г2С-17 ГОСТ 5520 |
| 168x18 | 114x9 | 25 | диаметр 168 | диаметр 115 | 80 | 4,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x10 | 89x8 | 12,5 | диаметр 219 | диаметр 90 | 95 | 7,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x10 | 114x5 | 12,5 | диаметр 219 | диаметр 115 | 100 | 7,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x10 | 114x8 | 12,5 | диаметр 219 | диаметр 115 | 100 | 8,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x10 | 133x6 | 12,5 | диаметр 219 | диаметр 134 | 100 | 7,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x10 | 168x7 | 12,5 | диаметр 219 | диаметр 169 | 100 | 7,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x11 | 114x6 | 16 | диаметр 219 | диаметр 115 | 95 | 7,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x11 | 159x8 | 16 | диаметр 219 | диаметр 160 | 95 | 9,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x12 | 114x6 | 16 | диаметр 219 | диаметр 115 | 100 | 7,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x12 | 133x7 | 16 | диаметр 219 | диаметр 134 | 100 | 7,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x12 | 168x8 | 16 | диаметр 219 | диаметр 169 | 100 | 7,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x14 | 114x9 | 20 | диаметр 219 | диаметр 115 | 95 | 9,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x14 | 159x10 | 20 | диаметр 219 | диаметр 160 | 95 | 9,4 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x14 | 168x10 | 20 | диаметр 219 | диаметр 169 | 100 | 7,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x14 | 168x12 | 20 | диаметр 219 | диаметр 169 | 100 | 10,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x16 | 108x12 | 25 | диаметр 219 | диаметр 109 | 100 | 11,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x16 | 114x9 | 25 | диаметр 219 | диаметр 115 | 95 | 8,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x16 | 168x10 | 20 | диаметр 219 | диаметр 169 | 100 | 10,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x16 | 168x14 | 25 | диаметр 219 | диаметр 169 | 100 | 10,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x18 | 114x8 | 20 | диаметр 219 | диаметр 115 | 100 | 11,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x18 | 114x9 | 25 | диаметр 219 | диаметр 115 | 100 | 11,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x18 | 114x10 | 20 | диаметр 219 | диаметр 115 | 100 | 11,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x18 | 133x12 | 20 | диаметр 219 | диаметр 134 | 100 | 10,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x18 | 168x14 | 25 | диаметр 219 | диаметр 169 | 100 | 10,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x20 | 114x11 | 32 | диаметр 219 | диаметр 115 | 100 | 11,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 219x22 | 114x14 | 32 | диаметр 219 | диаметр 115 | 100 | 11,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x11 | 168x7 | 12,5 | диаметр 273 | диаметр 169 | 120 | 11,3 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x11 | 219x10 | 12,5 | диаметр 273 | диаметр 220 | 180 | 13,9 | сталь 09Г2С ГОСТ8731 гр. В |
| 273x14 | 168x8 | 16 | диаметр 273 | диаметр 169 | 120 | 11,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x14 | 219x10 | 12,5 | диаметр 273 | диаметр 220 | 180 | 18,3 | сталь 09Г2С ГОСТ8731 гр. В |
| 273x14 | 219x12 | 16 | диаметр 273 | диаметр 220 | 180 | 18,3 | сталь 09Г2С ГОСТ8731 гр. В |
| 273x16 | 114x9 | 20 | диаметр 273 | диаметр 115 | 140 | 17,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x16 | 168x12 | 20 | диаметр 273 | диаметр 169 | 140 | 17,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x18 | 114x9 | 25 | диаметр 273 | диаметр 115 | 140 | 17,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x18 | 159x10 | 20 | диаметр 273 | диаметр 160 | 140 | 18,2 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x18 | 168x10 | 20 | диаметр 273 | диаметр 169 | 120 | 20,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x20 | 168x14 | 25 | диаметр 273 | диаметр 169 | 120 | 20,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x20 | 168x16 | 25 | диаметр 273 | диаметр 169 | 120 | 20,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x22 | 168x14 | 20 | диаметр 273 | диаметр 169 | 120 | 20,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x22 | 219x18 | 20 | диаметр 273 | диаметр 220 | 120 | 19,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 273x25 | 168x16 | 32 | диаметр 273 | диаметр 169 | 120 | 20,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x12 | 168x7 | 12,5 | диаметр 325 | диаметр 169 | 140 | 16,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x12 | 219x10 | 12,5 | диаметр 325 | диаметр 220 | 220 | 20,4 | сталь 09Г2С ГОСТ8731 гр. В |
| 325x12 | 273x11 | 12,5 | диаметр 325 | диаметр 274 | 180 | 16,8 | сталь 09Г2С ГОСТ8731 гр. В |
| 325x14 | 159x8 | 12,5 | диаметр 325 | диаметр 160 | 140 | 22,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x14 | 219x11 | 12,5 | диаметр 325 | диаметр 220 | 140 | 19,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x14 | 273x12 | 12,5 | диаметр 325 | диаметр 274 | 180 | 24,5 | сталь 09Г2С ГОСТ 8731 гр. В |
| 325x16 | 159x9 | 16 | диаметр 325 | диаметр 160 | 140 | 22,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x16 | 168x8 | 16 | диаметр 325 | диаметр 169 | 140 | 19,8 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x16 | 219x12 | 16 | диаметр 325 | диаметр 220 | 220 | 30,0 | сталь 09Г2С ГОСТ8731 гр. В |
| 325x16 | 273x14 | 16 | диаметр 325 | диаметр 274 | 180 | 24,5 | сталь 09Г2С ГОСТ8731 гр. В |
| 325x24 | 219x18 | 25 | диаметр 325 | диаметр 220 | 150 | 31,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x28 | 168x14 | 20 | диаметр 325 | диаметр 169 | 150 | 32,2 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x28 | 219x18 | 20 | диаметр 325 | диаметр 220 | 150 | 31,9 | сталь 09Г2С-17 ГОСТ 5520 |
| 325x28 | 273x22 | 20 | диаметр 325 | диаметр 274 | 150 | 31,7 | сталь 09Г2С-17 ГОСТ 5520 |
| 377x16 | 325x14 | 12,5 | диаметр 377 | диаметр 326 | 220 | 44,2 | сталь 09Г2С ГОСТ8731 гр. В |
| 377x22 | 219x14 | 20 | диаметр 377 | диаметр 220 | 160 | 40,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x16 | 219x10 | 12,5 | диаметр 426 | диаметр 220 | 160 | 34,5 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x16 | 273x11 | 12,5 | диаметр 426 | диаметр 274 | 160 | 42,5 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x16 | 325x12 | 12,5 | диаметр 426 | диаметр 326 | 160 | 42,3 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x20 | 219x12 | 16 | диаметр 426 | диаметр 22 | 160 | 42,3 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x20 | 273x14 | 16 | диаметр 426 | диаметр 274 | 160 | 42,3 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x20 | 325x16 | 16 | диаметр 426 | диаметр 326 | 160 | 57,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x25 | 219x14 | 20 | диаметр 426 | диаметр 220 | 160 | 50,1 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x25 | 273x18 | 20 | диаметр 426 | диаметр 274 | 160 | 46,0 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x28 | 325x22 | 20 | диаметр 426 | диаметр 326 | 160 | 62,6 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x34 | 219x18 | 20 | диаметр 426 | диаметр 220 | 160 | 63,2 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x34 | 273x22 | 20 | диаметр 426 | диаметр 274 | 160 | 63,2 | сталь 09Г2С-17 ГОСТ 5520 |
| 426x34 | 325x28 | 20 | диаметр 426 | диаметр 326 | 160 | 63,2 | сталь 09Г2С-17 ГОСТ 5520 |
Возможна поставка и деталей неуказанных в таблице типоразмеров.
Доставка продукции осуществляется автотранспортом, железнодорожным транспортом, авиатранспортом, а также транспортом компании «ЭнергоПромТехСтрой» до места нахождения заказчика.
