Штуцер АТК 24.218.06-90

АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ
ШТУЦЕРА ДЛЯ СОСУДОВ И АППАРАТОВ СТАЛЬНЫХ СВАРНЫХ

Типы, основные параметры, размеры и общие технические требования

1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий альбом типовых конструкций устанавливает типы, пределы применения, конструкцию и основные размеры штуцеров для сосудов и аппаратов, применяемых в нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслях промышленности на условное давление от 0,6 до 16,0 МПа, температуру от минус 70 до 600 °С.

2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 380-88 Сталь углеродистая обыкновенного качества. Марки.
ГОСТ 550-75 Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия.
ГОСТ 1050-88 Прокат сортовой, калиброванный со специальной отделкой поверхности на углеродистой качественной конструкционной стали. Общие технические условия.
ГОСТ 4543-71 Сталь легированная конструкционная. Марки и технические требования.
ГОСТ 5520-79 Сталь листовая углеродистая низколегированная и легированная для котлов и сосудов, работающих под давлением. Технические условия.
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионностойкие, жаростойкие и жаропрочные. Марки и технические требования.
ГОСТ 7350-77 Сталь толстолистовая коррозионностойкая, жаростойкая и жаропрочная. Технические условия.
ГОСТ 8479-70 Поковки на конструкционной углеродистой и легированной стали. Общие технические условия.
ГОСТ 8731-87 Трубы стальные бесшовные горячедеформированные и теплодеформированные. Технические условия.
ГОСТ 8733-87 Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические условия.
ГОСТ 9940-81 Трубы бесшовные горячедеформированные из коррозионностойкой стали. Технические условия.
ГОСТ 9941-81 Трубы бесшовные холодно- и теплодеформированные из коррозионностойкой стали. Технические условия.
ГОСТ 10706-76 Трубы стальные электросварные прямошовные. Технические требования.
ГОСТ 12816-80 Фланцы арматуры соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования.
ГОСТ 12620-80 Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры.
ГОСТ 12821-80 Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры.
ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия.
ГОСТ 19201-89 Прокат из стали повышенной прочности. Общие технические условия.
ГОСТ 25054-81 Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия.
ОСТ 26-291-94 Сосуды и аппараты стальные сварные. Общие технические условия.
ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.
ТУ 14-3-460-75 Трубы стальные бесшовные для паровых котлов и трубопроводов.
ТУ 14-3-1905-93 Трубы бесшовные горячие и холоднодеформированные из коррозионностойкой стали марок 08Х22Н6Т(ЭП53), 08Х21Н6М2Т(ЭП54) и 10Х14Г14Н4Т (ЭИ711).

3. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
3.1. Альбом включает в себя рисунки, таблицы штуцеров, патрубков и общие технические требования.
3.2. Штуцера по конструкции и размерам предусматриваются пяти типов.
Типы штуцеров, номенклатура и условия их применения в зависимости от давления и температуры должны соответствовать таблице 1.

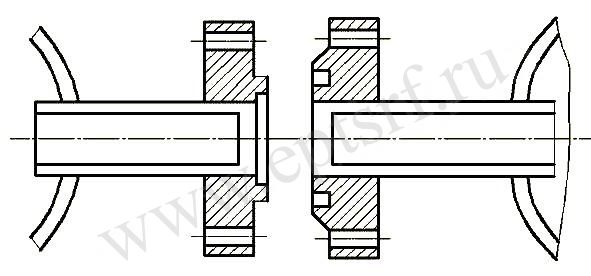

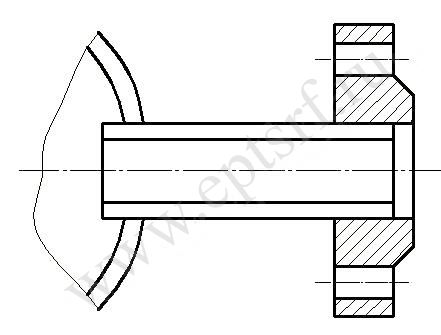

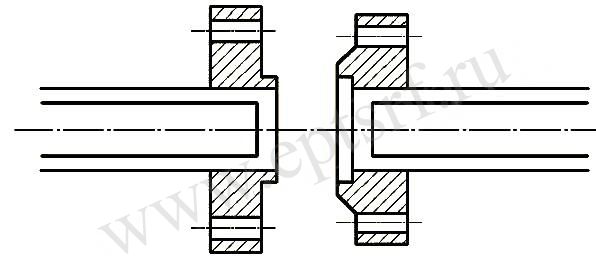

Наименование	Штуцера с фланцами стальными плоскими приварными с соединительным выступом				Штуцера с фланцами стальными плоскими приварными с выступом или впадинои					Штуцера с фланцами стальными плоскими приварными с шипом или пазом
Тип 1
Ру, МПа (кгс/ см2)	0,6 (6)	1,0 (10)	1,6 (16)	2,5 (25)	0,6 (6)	1,0 (10)	1,6 (16)	2,5 (25)	4,0 (40		0,6 (6)	1,0 (10)	1,6 (16)	2,5 (25
