Тройник ОСТ 108.104.02-82

Предназначен для использования в паропроводах тепловых электростанций.

Изготавливается из высококачественных хромомолибденованадиевых сталей.

Имеет ресурс работы 200000 часов.

Выполняется в соответствии с требованиями ОСТ 108.104.02-82 в нескольких исполнениях.

р=37,27 МПа (380 кгс/с м2), t=280°С

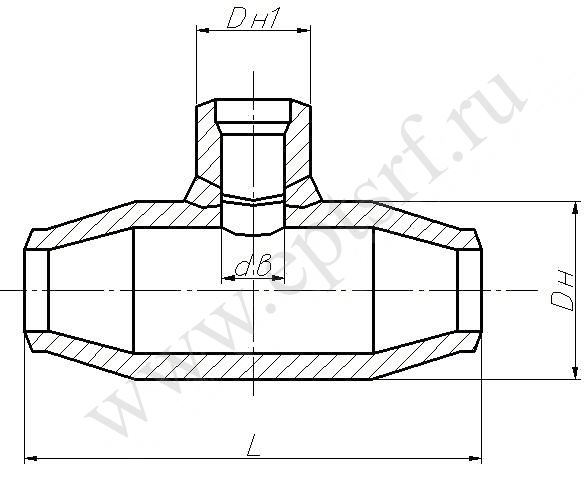

Исполнение	DухDу1	Наруж. диаметр и толщина стенки присоед. труб	Наруж. диаметр и толщина стенки присоед. труб	Dн	Dн2	dв	dв1	H	L	Масса, кг
01	диаметр 200х150	273х36	194х26	273	220	124	131	347	600	176

p=23,54 МПа (240 кгс/см2), t=250°С

Исполнение	DухDу1	Наружн. диаметр присоединяемой трубы	Толщина стенки присоединяемой трубы	Dн	Dн2	dв	dв1	H	L	Масса, кг
02**	диаметр 225х100	273х24	133х13	273	133	100	104	254	600	141
03	диаметр 250х100	325х28	133х13	325	133	100	104	280	600	190
04	диаметр 300х100	377х32	133х13	377	133	100	104	306	700	306
05**	диаметр 250х150	325х28	194х17	325	194	150	155	300	600	196
06	диаметр 300х150	377х32	194х17	377	194	150	155	327	700	314
07**	диаметр 250х175	325х28	219х9	325	219	170	174	306	600	195

p=18,14 МПа (185 кгс/см2), t=215°С

Исполнение	DухDу1	Наружн. диаметр присоединяемой трубы	Толщина стенки присоединяемой трубы	Dн	Dн2	dв	dв1	H	L	Масса, кг
08**	диаметр 225х100	273х20	133х13	273	133	100	104	254	600	98
09	диаметр 250х100	325х22	133х13	325	133	100	104	280	600	135
10	диаметр 300х100	377х26	133х13	377	133	100	104	306	700	207
11**	диаметр 250х150	325х22	194х15	325	194	150	155	300	600	142
12	диаметр 300х150	377х26	194х15	377	194	150	155	327	700	213
13**	диаметр 250х175	325х22	219х16	325	219	170	174	306	600	146

p=4,31 МПа (44 кгс/см2), t=340°С

Исполнение	DухDу1	Наружн. диаметр присоединяемой трубы	Толщина стенки присоединяемой трубы	Dн	Dн2	dв	dв1	H	L	Масса, кг
14	диаметр 600х200	630х17	219х9	630	219	192	197	480	900	343
15	диаметр 600х250	630х17	273х10	630	273	240	245	500	900	348
16	диаметр 600х300	630х17	325х13	630	325	282	287	507	900	358
17**	диаметр 600х400	630х17	426х14	630	426	370	376	520	900	384
18	диаметр 600х450	630х17	465х16	630	474	415	421	542	900	391

**Допускается применять в технически обоснованных случаях.

Обозначение тройника	Обозначение штуцера	Обозначение кольца подкладного	Обозначение трубы
01 ОСТ 108.104.02	03 ОСТ 108.462.03	13 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
02 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
03 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
04 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
05 ОСТ 108.104.02	11 ОСТ 108.462.03	15 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
06 ОСТ 108.104.02	11 ОСТ 108.462.03	15 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
07 ОСТ 108.104.02	12 ОСТ 108.462.03	17 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
08 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
09 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
10 ОСТ 108.104.02	10 ОСТ 108.462.03	11 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
11 ОСТ 108.104.02	15 ОСТ 108.462.03	15 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
12 ОСТ 108.104.02	15 ОСТ 108.462.03	15 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
13 ОСТ 108.104.02	16 ОСТ 108.462.03	17 ОСТ 108.520.02	15ГС ТУ 14-3Р-55
14 ОСТ 108.104.02	19 ОСТ 108.462.03	20 ОСТ 108.520.02	16ГС ТУ 3-923
15 ОСТ 108.104.02	21 ОСТ 108.462.03	23 ОСТ 108.520.02	16ГС ТУ 3-923
16 ОСТ 108.104.02	23 ОСТ 108.462.03	25 ОСТ 108.520.02	16ГС ТУ 3-923
17 ОСТ 108.104.02	25 ОСТ 108.462.03	27 ОСТ 108.520.02	16ГС ТУ 3-923
18 ОСТ 108.104.02	27 ОСТ 108.462.03	28 ОСТ 108.520.02	16ГС ТУ 3-923
