Тройник ОСТ 108.104.11-82

1. Настоящий стандарт распространяется на тройники сварные переходные для паропроводов тепловых электростанций с абсолютным давлением p =

25,01 МПа (255 кгс/см2) и температурой t = 545 °С.

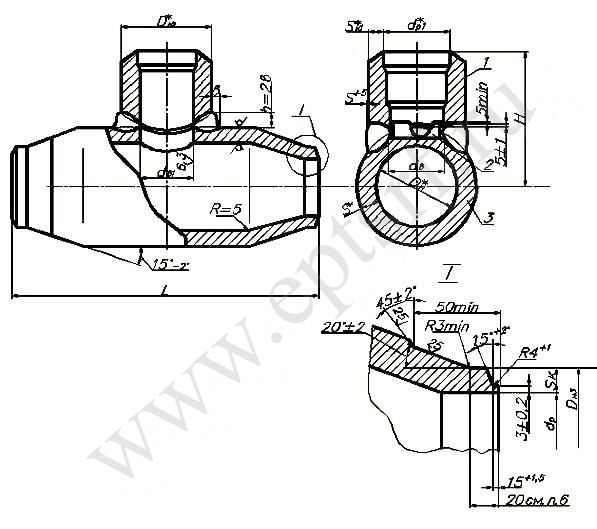

2. Конструкция и размеры сварных тройников должны соответствовать указанным на чертеже и в табл. 1, 2.

3. Сварочные материалы - по ОСТ 108.940.02.

4. После сварки штуцер (поз. 1) растачивается напроход до диаметра dв1 с целью удаления подкладного кольца и корня шва (см. чертеж).

5. Материал корпуса (поз. 3) - сталь 15Х1М1Ф по ТУ 14-3-460.

6. Рекомендуемый размер прямого участка уточняется при разработке технологического процесса. Допускается изготовление подкатанной части без прямых участков.

7. Остальные технические требования - по ОСТ 24.125.60.

8. Масса наплавленного металла уточняется технологическим процессом.

9.Пример условного обозначения тройника переходного исполнения 01 с условными проходами Dy=125мм, Dy1=100мм:


Размеры, мм

Исполнение

Условные проходы

Наружный диаметр и толщина стенки присоединяемых труб

DH٭

DH2٭

DH1

d

d

Dy

Dy1

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

01

125

100

194×38

159×32

245

180

194

+3

-1

71

+0,74

79

+0,46

02

175

150

273×50

245×48

325

260

273

+4

-1

120

+0,87

125

+0,63



Исполнение

dp

dp٭

L

H

b, не менее

S

S

S

Масса наплавленного металла,кг

Масса, кг

Номин.

Пред. откл.

Пред. откл, ±5


01

120

+0,54

97

550

304

34

48

33

33,3

5,8

168

02

174

+0,63

151

800

438

44

60

46

49,8

13,2

429
