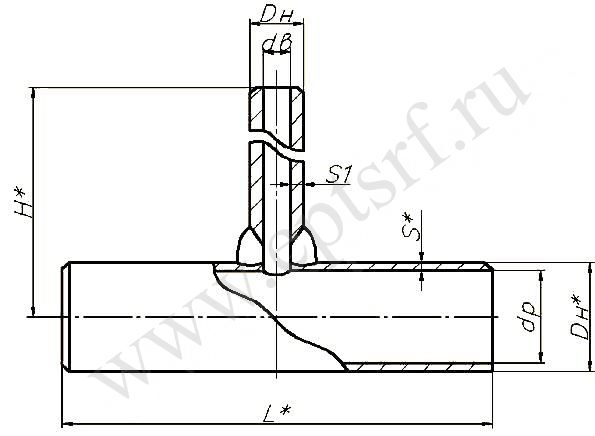

Тройник ОСТ 34-10-433-90



Параметры среды:
Ру 2,5 МПа (25 кгс/см2); Рраб<2,2 МПа (22 кгс/см2), t≤300°С. Материал – 08Х18Н10Т

Обозначение

Dy

Dy1

Размеры присоед. труб

DH

DH1

dp

dB

L

H

S

S1

Min

Масса, кг

к корпусу

к штуцеру

01 ОСТ34-10-433-90

15

10

18×2.5

14×2

18

14

13.5

10

130

105

2.5

2.0

0.27

02

20

10

25×3

14×2

25

14

19.5

10

130

110

3.0

2.5

0.36

03

20

15

25×3

18×2.5

25

18

19.5

13

130

110

3.0

2.5

0.42

04

25

10

32×2.5

14×2

32

14

28

10

150

112

2.5

2.0

0.43

05

25

15

32×2.5

18×2.5

32

18

28

13

150

112

2.5

2.0

0.48

06

25

20

32×2.5

25×3

32

25

28

19

150

112

2.5

2.0

0.66

07

32

10

38×3

14×2

38

14

33

10

150

115

3.0

2.5

0.53

08

32

15

38×3

18×2.5

38

18

33

13

150

115

3.0

2.5

0.59

09

32

20

38×3

25×3

38

25

33

19

150

115

3.0

2.5

0.76

10

32

25

38×3

32×2.5

38

32

33

28

150

115

3.0

2.5

0.93

11

50

10

57×3

14×2

57

14

52

10

200

125

3.0

2.5

0.95

12

50

15

57×3

18×2.5

57

18

52

13

200

125

3.0

2.5

1.01

13

50

20

57×3

25×3

57

25

52

13

200

125

3.0

2.5

1.19

14

50

25

57×3

32×2.5

57

32

52

28

200

125

3.0

2.5

1.36

15

50

32

57×3

38×3

57

38

52

33

200

125

3.0

2.5

1.58

16

65

15

76×4.5

18×2.5

76

18

68

13

200

134

4.5

3.5

1.8

17

65

20

76×4.5

25×3

76

25

68

19

200

134

4.5

3.5

1.98

18

65

25

76×4.5

32×2.5

76

32

68

28

200

132

4.5

3.5

2.15

19

65

32

76×4.5

38×3

76

38

68

33

200

132

4.5

3.5

2.37

20

80

20

89×5

25×3

89

25

80

19

250

140

5.0

4.0

2.99

21

80

25

89×5

32×2.5

89

32

80

28

250

140

5.0

4.0

3.15

22

80

32

89×5

38×3

89

38

80

33

250

140

5.0

4.0

3.37

23

100

25

108×5

32×2.5

108

32

99

28

250

150

5.0

4.0

3.74

24

100

32

108×5

38×3

108

38

99

33

250

150

5.0

4.0

3.96

25

125

32

133×6

38×3

133

38

124

33

250

160

6.0

3.0

5.49

26

150

32

159×6

38×3

159

38

150

33

250

175

6.0

3.0

6.46
