Тройник ТУ 26-18-38-90


Тройники штампованные бесшовные равнопроходные, приварные, для соединения труб технологических трубопроводов, включая трубопроводы на которые распространяются «Правила Госгортехнадзора России» при эксплуатации их в интервале температур от минус 70°С до 450°С, с условным давлением до 10 МПа.

Материал: трубы по ГОСТ 550, ГОСТ 9941, ГОСТ 9940, ТУ 14-3-460 из сталей: 15Х5М, 12Х1МФ, 12Х18Н10Т, 08Х22Н6Т.

Обозначение при заказе тройника равнопроходного DH=57 MM, S = 5 мм из стали 15Х5М:

Тройник 57х 5-15Х5М ТУ 26-18-38-90

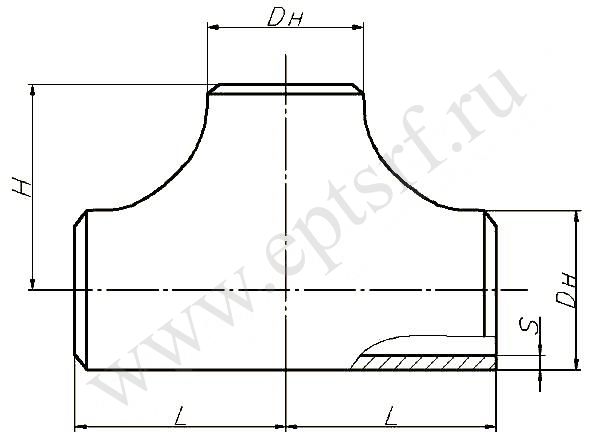

Наружный диаметр /мм/ Dн/Dн S /мм/ Условный проход Dy/Dy Условное давление Ру МПа/ (кгс/см2 ) Длина заготовки 2L н /мм/ Масса тройника не более /кг/
57/57 3,0 50/50 2,5( 25) 100 45 0,8
57/57 3,0 50/50 6,3( 63) 100 45 0,8
57/57 5,0 50/50 10,0(100) 100 45 1,0
76/76 3,5 65/65 2,5( 25) 130 60 1,5
76/76 3,5 65/65 4,0( 40) 130 60 1,5
76/76 3,5 65/65 6,3( 63) 130 60 1,5
76/76 6,0 65/65 10,0(100) 130 60 2,3
89/89 3,5 80/80 2,5( 25) 160 70 2,6
89/89 3,5 80/80 6,3( 63) 160 70 2,6
89/89 6,0 80/80 6,3( 63) 160 70 3,7
89/89 6,0 80/80 10,0(100) 160 70 3,7
108/108 4,0 100/100 2,5( 25) 200 80 3,2
108/108 4,0 100/100 4,0( 40) 200 80 3,2
108/108 6,0 100/100 6,3( 63) 200 80 5,5
