Тройник ТУ 51-743-76


Тройники сварные предназначены для изменения направления магис-тральных и обвязочных трубопроводов, для транспортировки некоррозионноактивных и малоагрессивных сред при температуре от минус 30'С до плюс 100°С с давлением свыше 10 МПа до 16 МПа.


Материал: трубы по ТУ 14-3-460,14-3-1128 из сталей 20, 09Г2С, К55(14Г2АФ).

Обозначение при заказе тройника сварного DH 219/168 мм, S=25/18 мм, давление 16 МПа из стали 20 при пульсирующей нагрузке: Т1 219х25-168х18-16-У ТУ 51-743-76 то же из стали 09Г2С: Т1 219х25-168х18-ХЛ ТУ 51-743- 76.

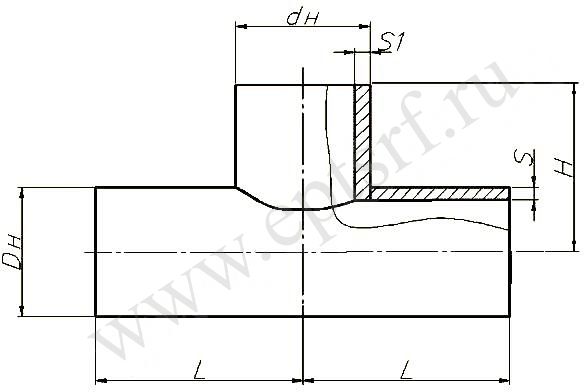

Наружный диаметр /мм/ Dh

S /мм/

Наружный диаметр /MM/ Dн

S1 /мм/

Условное давление РуМПа / кгс/см2

Длина заготовки 2L

Н /мм/

Масса тройника не более /кг/

57

6

57

6

16.0 (160)

130

150

2.1

76

7

57

6

16.0 (160)

130

160

2.7

76

7

76

7

16.0 (160)

160

170

3.7

89

9

57

6

16.0 (160)

130

170

3.4

89

9

89

9

16.0 (160)

200

190

6.4

114

12

89

9

16.0 (160)

200

200

9.1

114

12

114

12

16.0 (160)

250

210

14.5

133

14

133

14

16.0 (160)

280

245

20.3

168

18

89

9

16.0 (160)

200

225

16.7

168

18

114

12

16.0 (160)

250

240

22.5

168

18

168

18

16.0 (160)

350

280

43.5

219

22

114

12

16.0 (160)

250

265

31.4

219

25

133

14

16.0 (160)

280

285

41.0

219

25

168

18

16.0 (160)

350

310

55.6

219

25

219

25

16.0 (160)

450

340

86.7

273

30

168

18

16.0 (160)

350

340

83.0

273

30

273

30

16.0 (160)

550

400

155.0

325

32

168

18

16.0 (160)

350

365

102.5

325

36

219

25

16.0 (160)

450

395

144.4

325

36

273

30

16.0 (160)

580

425

200.0

325

36

325

36

16.0 (160)

660

475

259.0

426

40

219

20

16.0 (160)

450

445

194.8

426

45

325

32

16.0 (160)

660

500

353.0

426

45

426

45

16.0 (160)

860

560

532.0

530

60

426

45

16.0 (160)

860

610

769.0

530

60

530

60

16.0 (160)

1100

700

1122.5
