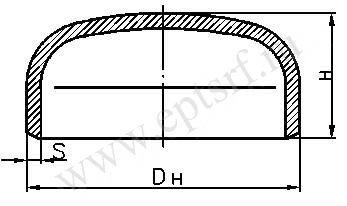

Заглушка эллиптическая ТУ 1469-001-34929762-2004


Заглушки эллиптические ТУ 1469-001-34929762-2004 из углеродистой, низколегированной и коррозионностойкой сталей, на условной давление до 63 МПа, с условными диаметрами до 500 мм и температурой стенки от минус 70 до плюс 2000С, предназначенные для соединения труб технологических и магистральных трубопроводов газа, жидких нефтепродуктов, пара и воды.

Минимальные номинальные значения толщин стенок, ст.09Г2С

16МПа 20МПа 25МПа 32МПа 40МПа
мм Smin Smin Smin Smin Smin
45 2,0 2,5 3,0 3,5 4,5
57 2,5 3,0 4,0 4,5 6,0
76 3,4 4,0 5,0 6,0 8,0
89 4,0 5,0 6,0 7,0 9,0
108 4,5 6,0 7,0 9,0 11,0
114 5,0 6,0 8,0 9,0 11,0
133 6,0 7,0 9,0 11,0 13,0
159 7,0 9,0 10,0 13,0 15,0
168 8,0 9,0 11,0 13,0 16,0
219 10,0 12,0 14,0 17,0 21,0
273 12,0 14,0 18,0 22,0
325 14,0 17,0 21,0

Пример условного обозначения заглушки 159х10 на давление 12 МПа из стали 09Г2С, изготовленной по ТУ 1469-001-34929762-2004:

Заглушка 159х12-12,5-09Г2С ТУ 1469-001-34929762-2004
