Заглушка плоская ОСТ 34-10-758-97

Краткая техническая характеристика: Условное давление, PN (Ру), МПа	до1,0
Наружный диаметр, Dн, мм	57-1020
Температура, t°C	до плюс 80°С
Материал	Ст3сп, 20, 09Г2С

Плоские приварные заглушки из углеродистой и низколегированной стали для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям "Правил", утвержденным Госгортехнадзором РФ.

Допускается применение плоских приварных заглушек для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем.

Допускается применение плоских приварных заглушек на Ру до 2,5 МПа при Т до 200°С и Ру до 2,0 МПа при Т до 425°С.

Диаметр заглушек от 45 до 1020 мм.

Пример условного обозначения плоской приварной заглушки с условным проходом Dу 50 мм на условное давление Ру=4.0 МПа:
Заглушка 50-4.0 ОСТ 34-10-758-97

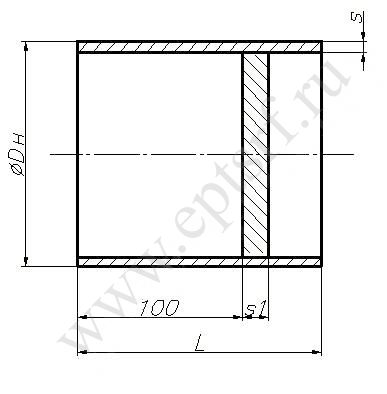

Dу, мм	Py (кгс/см2)	Dн, мм	S, мм	S1, мм	L, мм	Масса, кг
40	40	45	2,5	6	120	0,4
50	40	57	3	6		0,6
65	40	76		10		1,5
65	16	76		6		0,9
80	40	89	3,5	10	125	1,6
	16		3	10		1,5
	10		3	6		1,1
100	40	108	4	12	130	2,5
100	16	108	4,5	10		20
125	40	133	4	18		4,5
125	25	133	4	12		3,5
150	40	159	5	16	135	4,3
	25		5	14		4,3
	16		4,5	12	145	4,6
200	40	219	7	20		9,5
	25		7	18		9
	16		6	14	130	8
	10		6	12	130	7,5
250	40	273	8	25	145	17,7
	25		8	20		14,3
	16		6	18		13,5
	6,3		6	12	130	10,5
300	25	325	8	22	145	21,7
	16		6	20		18,1
	6,3			14		13,7
	4			12	130	12,6
350	16	377	9	22	145	30,2
400	16			25	140	40,7
	10			20		33,5
	6,3			18		31,5
	2,5			12	125	26,3
500	10	530	8	25	140	56,6
	6,3			20		46,2
	4			18		43,1
	2,5			14		35,5
600	6,3	630		25		73,5
	4			20		61,7
	2,5			16		51
700	4	720	9	22		88,7
700	2,5	720		18		75,5
800	4	820		25		122,8
800	4	820		20		101
1000	2,5	1020	10	25		186,7
